1622

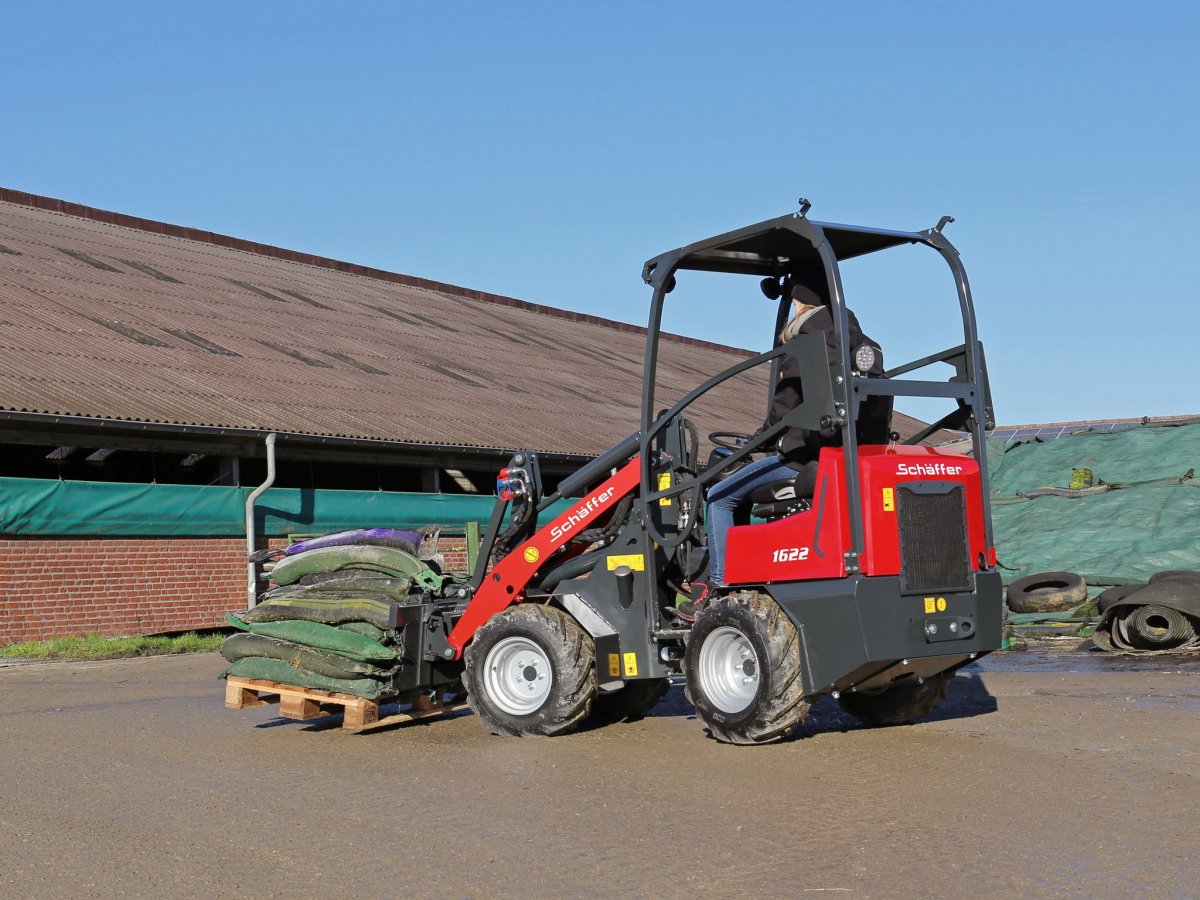

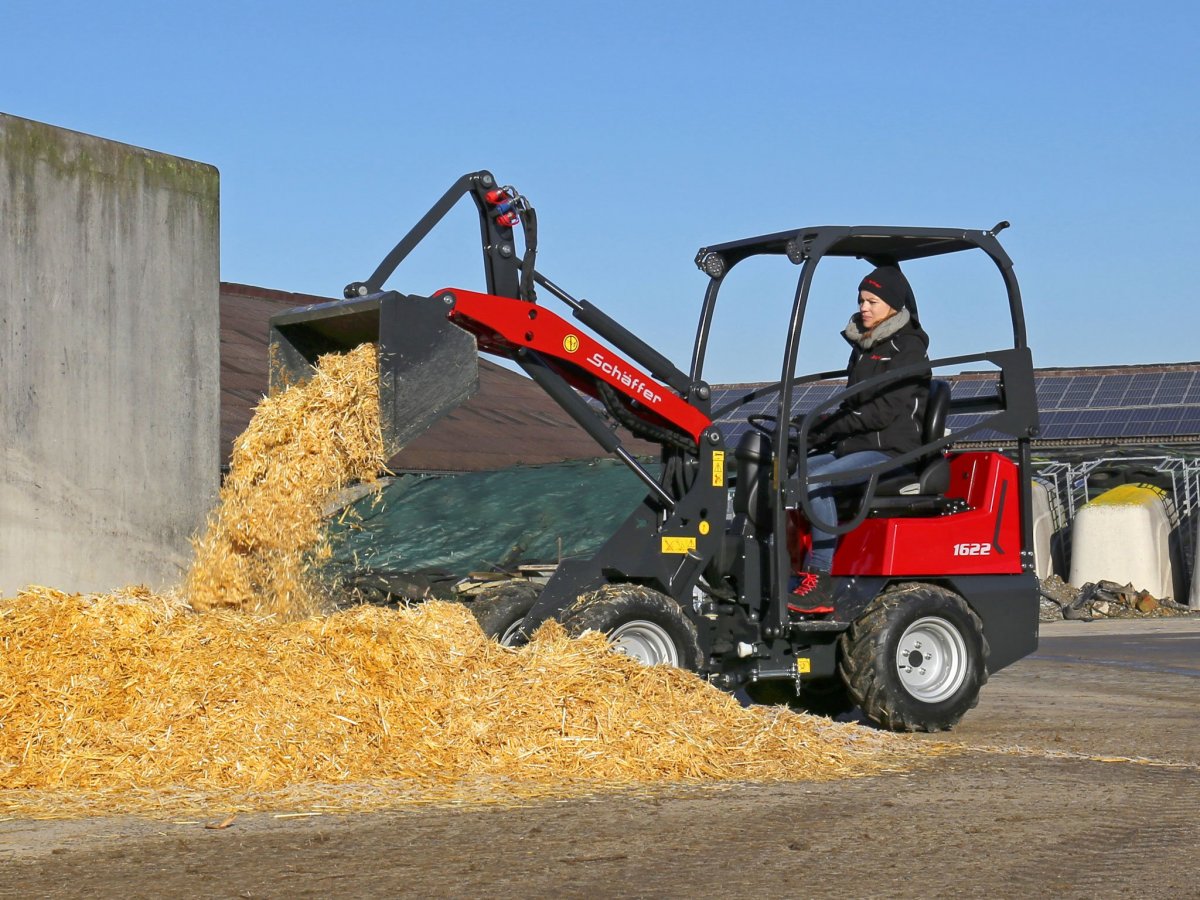

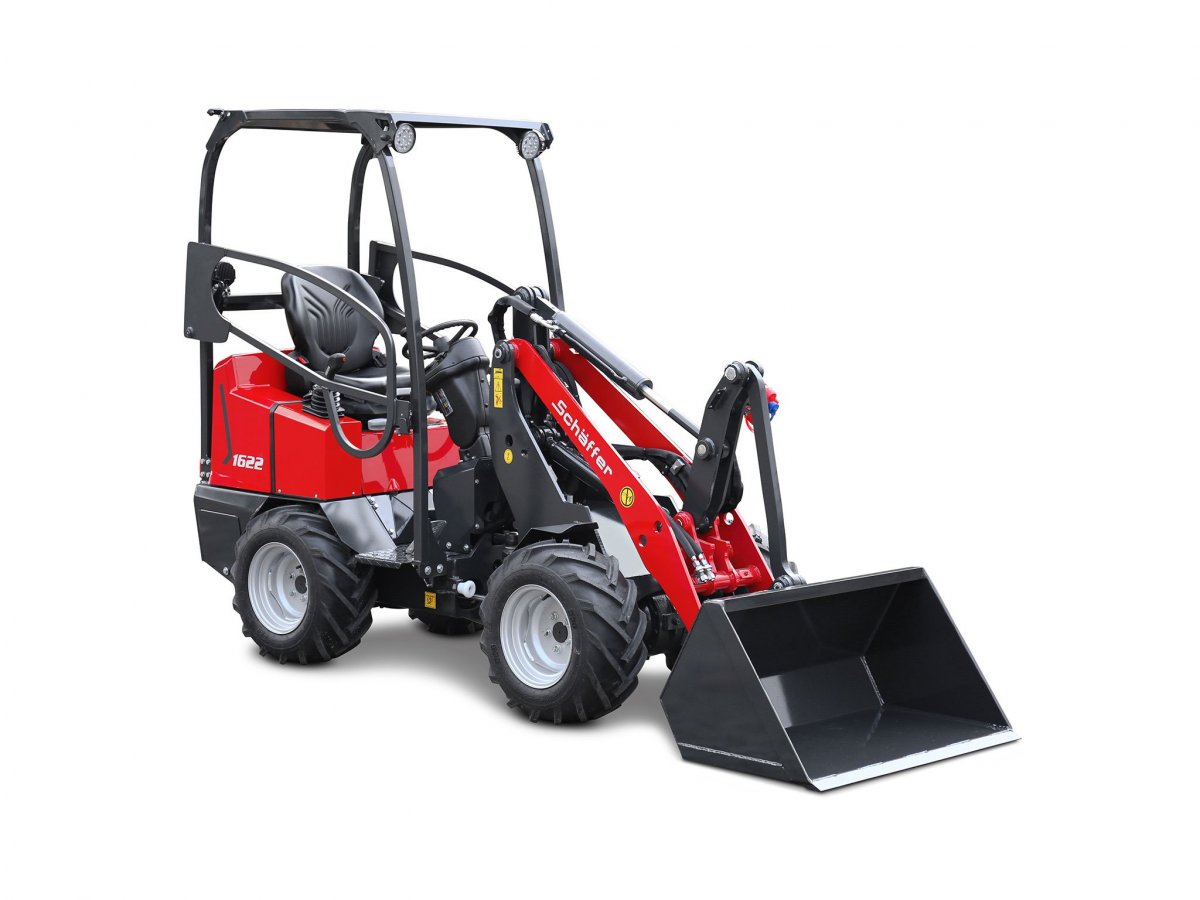

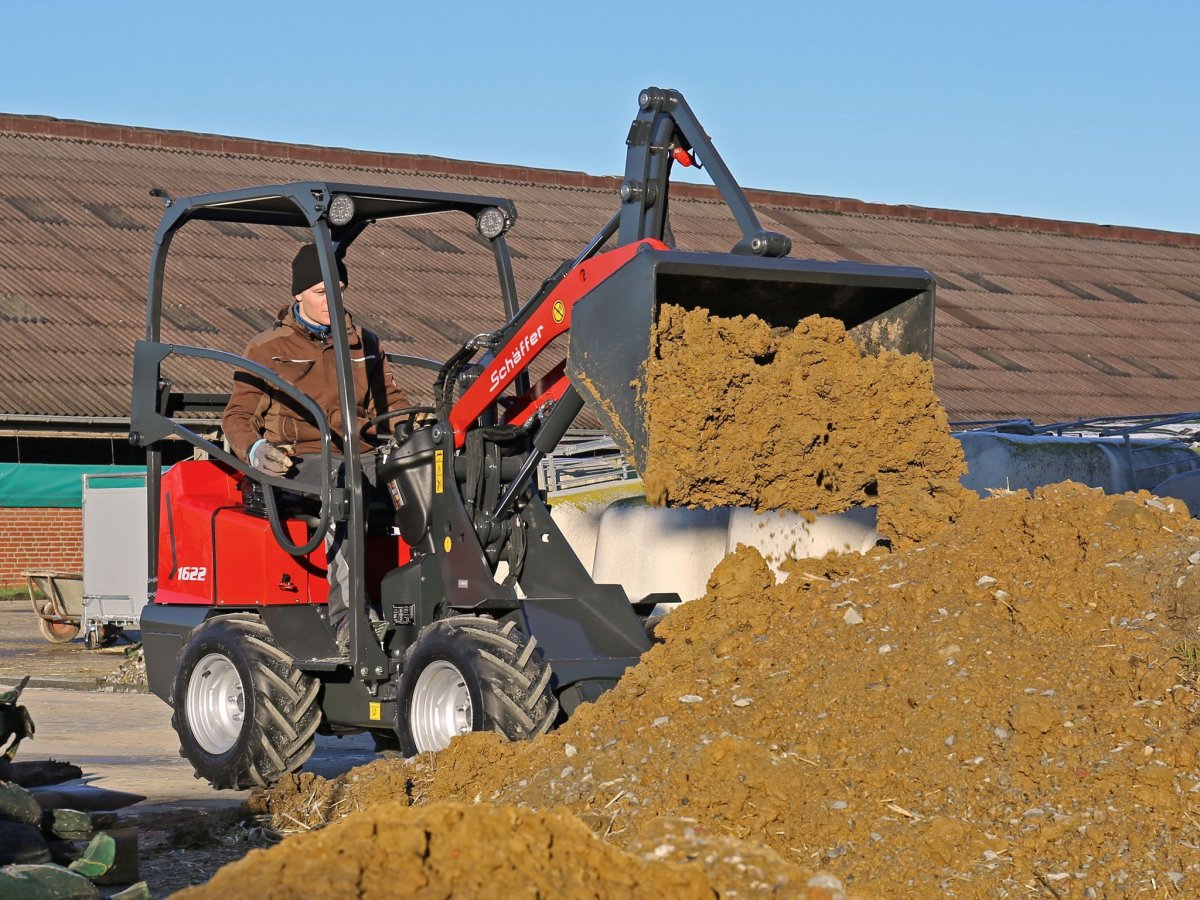

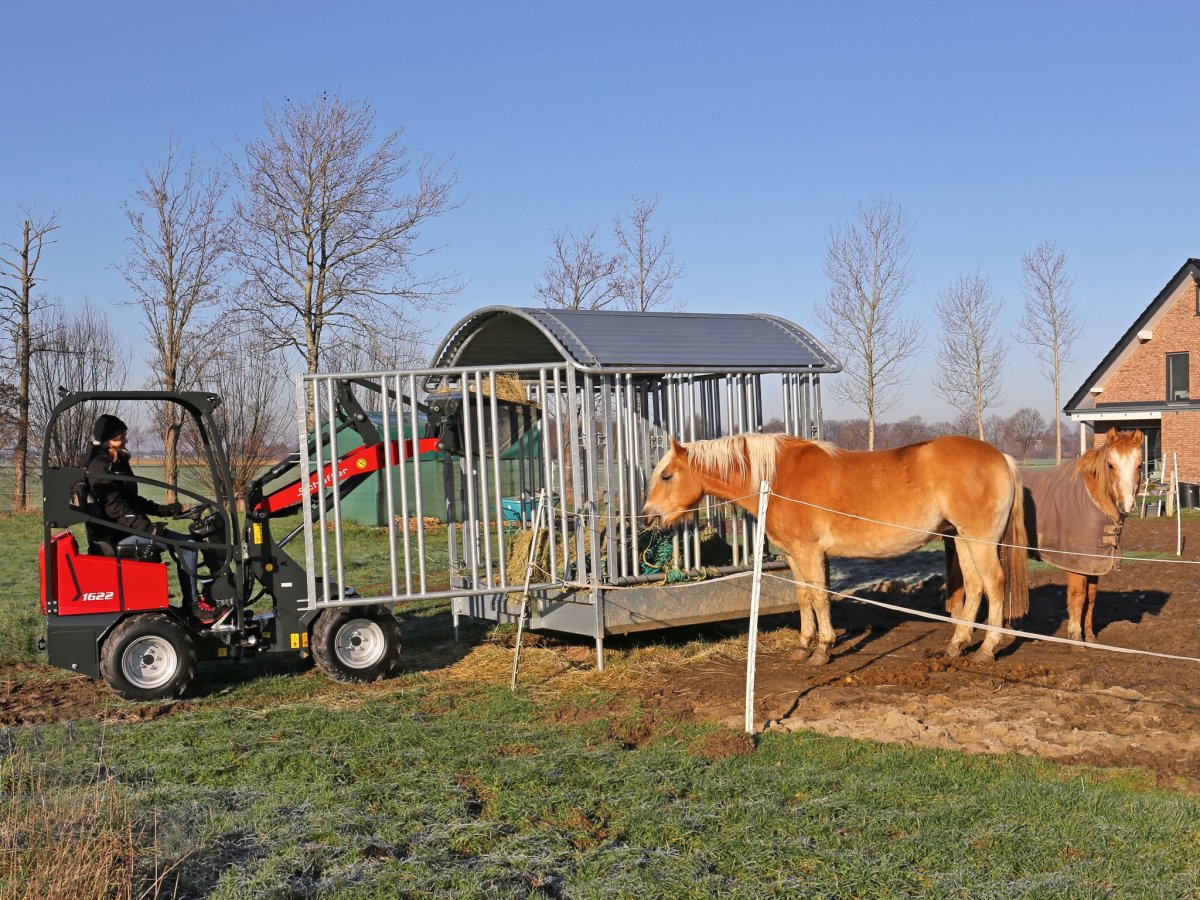

Kloubový nakladač Schäffer je nejkompaktnější nakladač jaký společnost Schäffer vyrábí. Je to výjimečný stroj s kompaktními rozměry, vysokým výkonem pracovní hydrauliky a širokou nabídkou příslušenství. Jeho tříválcový dieselový motor Kubota poskytuje výkon 22 koní (16,2 kW). Stroj je vybaven originálními nápravami Schäffer, které poskytují tomuto stroji jedinečně silný pojezd ve své třídě. Nosnost tohoto multifunkčního nakladače je 810 kg do výšky 2,23 metru. Hydrostatický pohon umožňuje plynulou jízdu rychlostí od 0 do 20 km/h.
Proč 1622:
-
Lehké stroje jsou jedinou volbou pro povrchy s omezenou nosností
-
Lze je použít na roštové podlahy, patrové seníky atd......
-
Extrémně kompaktní stroje jsou velmi flexibilní v použití a ideální jako stroje v kombinaci s většími nakladači Schäffer.
-
Mají příznivou cenu
Stroj je navíc díky své nízké provozní hmotnosti možné převážet na malých vozících.
Standardní výbava a rozměry
MOTOR
- dieselový motor Kubota D902 - 3 válce, výkon 16,2 kW/22 k, vodou chlazený
POJEZD
- plynulý hydraulický pohon všech kol pomocí kolébkového pedálu, rychlost 0 – 16 km/hod
- originální nápravy Schäffer, hydromotor na každé nápravě
- pneumatiky 23x8.5-12 AS ,ET +60 AS (šířka stroje 890 mm)
- bezúdržbový kyvný centrální kloub
- bubnová brzda - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 28 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška, schválena podle ROPS/FOPS, boční rámy otvírané nahoru
- ergonomické sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné
- pracovní světla: viz dovýbava
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- POZOR - rychloupínací systém pro pracovní nářadí - typ SWM hydraulické zajištění
- odpojovač baterie
Rozměry
(A) Středová vzdálenost: 1 345 mm
(B) Délka podvozku: 2 450 mm
(C) Celková délka se standardní lopatou: 3 050 mm
(D) Hloubka kopání: 80 mm
(E) Pracovní výška max.: 2 635 mm
(G) Nakládací výška s paletovací vidlicí: 2 020 mm
(H) Max. výsypná výška: 1 510 mm
(I) Výška přední části: 1 390 mm
(J) Šířka výsypu: 195 mm
(K) Výška sedáku: 1 010 mm
(L) Výška ochranné střechy: 1 990 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 2 230 mm
(N) Celková šířka série / možnost: 890 / 1 060 mm
(O) Poloměr kruhu kolejnice uvnitř: 970 mm
(P) Vnější poloměr kružnice koleje: 1 875 mm
(Q) Vnější rádius se standardní lopatou: 2 222 mm
| Základní technické údaje | 1622 |
|---|---|
| Provozní hmotnost | 1250 kg |
| Výkon motoru | 16,2/22 kW/k |
| Výška dosahu k otočnému čepu-prodloužený výložník | 2230 mm |
| Max. nosnost paletizační vidle - stroj rovně | 600 kg |
| Max. nosnost lopata - stroj rovně | 800 kg |
| Objem nádrže palivové | 25 l |
| Motor | 3-vál. Kubota |
| Výkon | 16,2/22 kW/PS |
| Pojezd | hydraulický, ovládání pomocí kolébkového pojezdu |
| Pneumatiky ve standartní výbavě | 23/8,5-12 AS, ET+60 |
| Provozní brzda | bubnová brzda |
| Parkovací brzda | bubnová brzda |
| Výkon pracovní hydrauliky | 28 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kloubem |
| Síla hydrauliky | 810 kg |
| Zatížení při sklápění, přímý směr | 600,800 kg |
| Zatížení při sklápění, zalomení | 450,580 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-16 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 22 l |
