2024

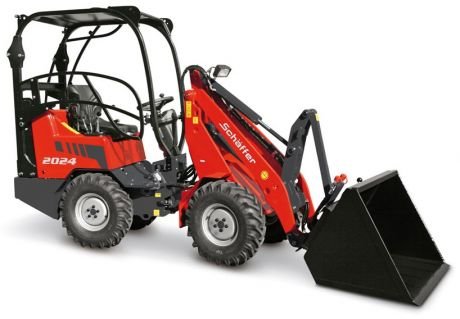

Tyto nakladače jsou ve svém živlu především na malých a v úzkých prostorech. Nakladač Schäffer 2024 se může pochlubit pouhými 90,5 cm vnější šířky. Díky tomu bez zjevných problémů projede téměř každými dveřmi. Tím majiteli umožní vynikající kvalitu práce.
S těmito parametry tak lze i na nejnepřístupnějších místech ruční práci mechanizovat, vykonat rychleji, snadněji a produktivněji. V každém případě je práce mnohem příjemnější.
Nakladač Schäffer 2024 má velice jednoduchou techniku, díky níž se řadí mezi cenově nejvýhodnější stroje této značky. Nízká cena ovšem v tomto případě není na úkor kvality. I tento nakladač byl konstruován z kvalitních materiálů. Zachová si tak svou hodnotu po dlouhá léta. Díky tomu jsou i již použité stroje velmi vyhledávány.
Standardní výbava a rozměry
MOTOR
- dieselový motor Kubota D1105 - 3 válce, výkon 18,5 kW/25 k, vodou chlazený
POJEZD
- plynulý hydraulický pohon všech kol pomocí kolébkového pedálu, rychlost 0 - 12 km/hod
- originální nápravy Schäffer, hydromotor na každé nápravě
- pneumatiky 7.00 - 12 AS ET+45 včetně otočných kol (šířka stroje 905 / 1065 mm)
- bezúdržbový kyvný centrální kloub
- bubnová brzda - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 33 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška, schválena podle ROPS/FOPS, boční rámy otvírané nahoru
- ergonomické sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné
- pracovní světla: 1x přední LED na rameni
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- odpojovač baterie,

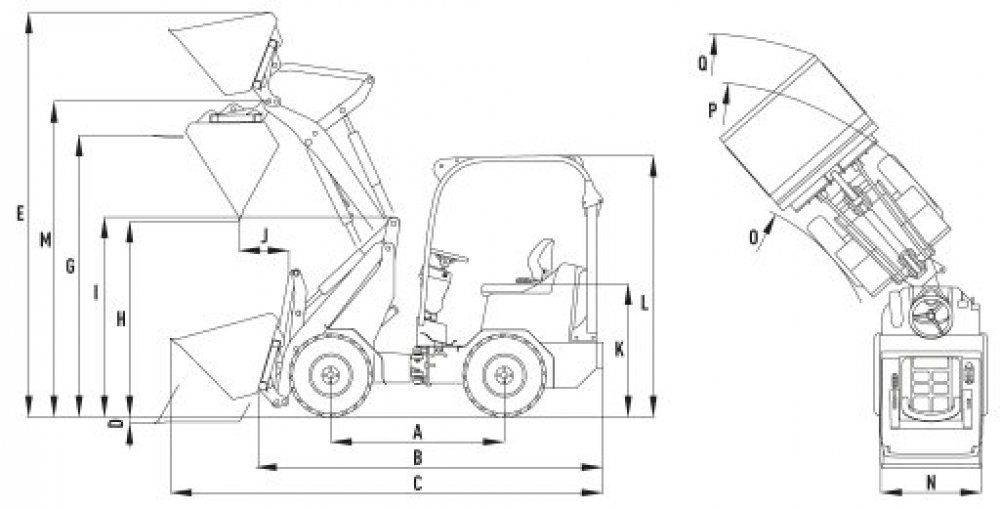

Rozměry
(A) Rozvor náprav: 1 375 mm
(B) Délka podvozku: 2 780 mm
(C) Celková délka se standardní lopatou: 3 530 mm
(D) Zahloubení: 110 mm
(E) Dosah 3460/3720 mm
(G) Max. nakladácí výška s paletizačnímu vidlemi / volitelně: 2 560 / 2 920 mm
(H) Max. výsypná výška / možnost: 1 965 / 2 265 mm
(I) Výška uložení výložníku / možnost: 1 600 / 1 725 mm
(J) Dosah lopaty před stroj při max. zdvihu a úhlu vyklopení: 440 mm
(K) Výška sedáku: 1 055 mm
(L) Výška ochranného rámu/ výška kabiny: 2 100 mm/-
(M) Výška v čepu nosiče nářadí při max. zdvihu [mm]: 2 800 / 3 060 mm
(N) Celková šířka / možnost: 905 (1 065 otočených) / 940 - 1 250 mm
(O) Vnitřní poloměr otáčení: 900 mm
(P) Vnější poloměr otáčení: 1 795 mm
(Q) Vnější poloměr otáčení se standardní lopatou: 2 185 mm
 |
| Základní technické údaje | 2024 |
|---|---|
| Provozní hmotnost | 1700 kg |
| Výkon motoru | 18,5/25 kW/k |
| Výška dosahu k otočnému čepu-prodloužený výložník | 2800/3060* mm |
| Max. nosnost paletizační vidle - stroj rovně | 786 kg |
| Max. nosnost lopata - stroj rovně | 973 kg |
| Objem nádrže palivové | 23 l |
| Motor | 3-vál.Kubota |
| Výkon | 18,5/25 kW/PS |
| Pojezd | hydraulický, ovládání pomocí kolébkového pojezdu |
| Pneumatiky ve standartní výbavě | 7.00-12 AS, ET+45 vč. otočných disků |
| Provozní brzda | mechanická, bubnová |
| Parkovací brzda | mechanická, bubnová |
| Výkon pracovní hydrauliky | 33 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kloubem |
| Síla hydrauliky | 1400 kg |
| Zatížení při sklápění, přímý směr | 622-786/829-973 kg |
| Zatížení při sklápění, zalomení | 320/410 kg |
| Nápravy | originální nápravy Schäffer, 4-otvorový disk |
| Rychlost | 0-12 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 30 l |
