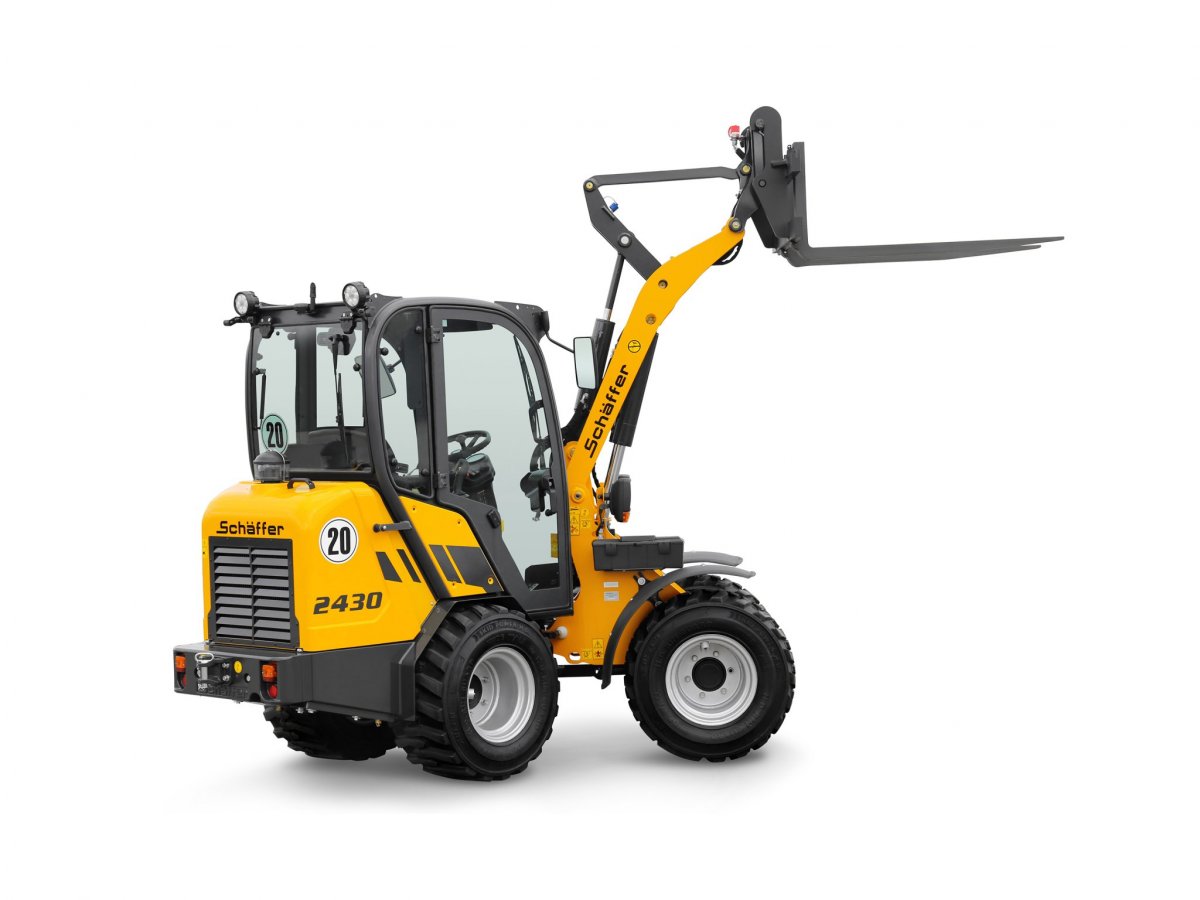

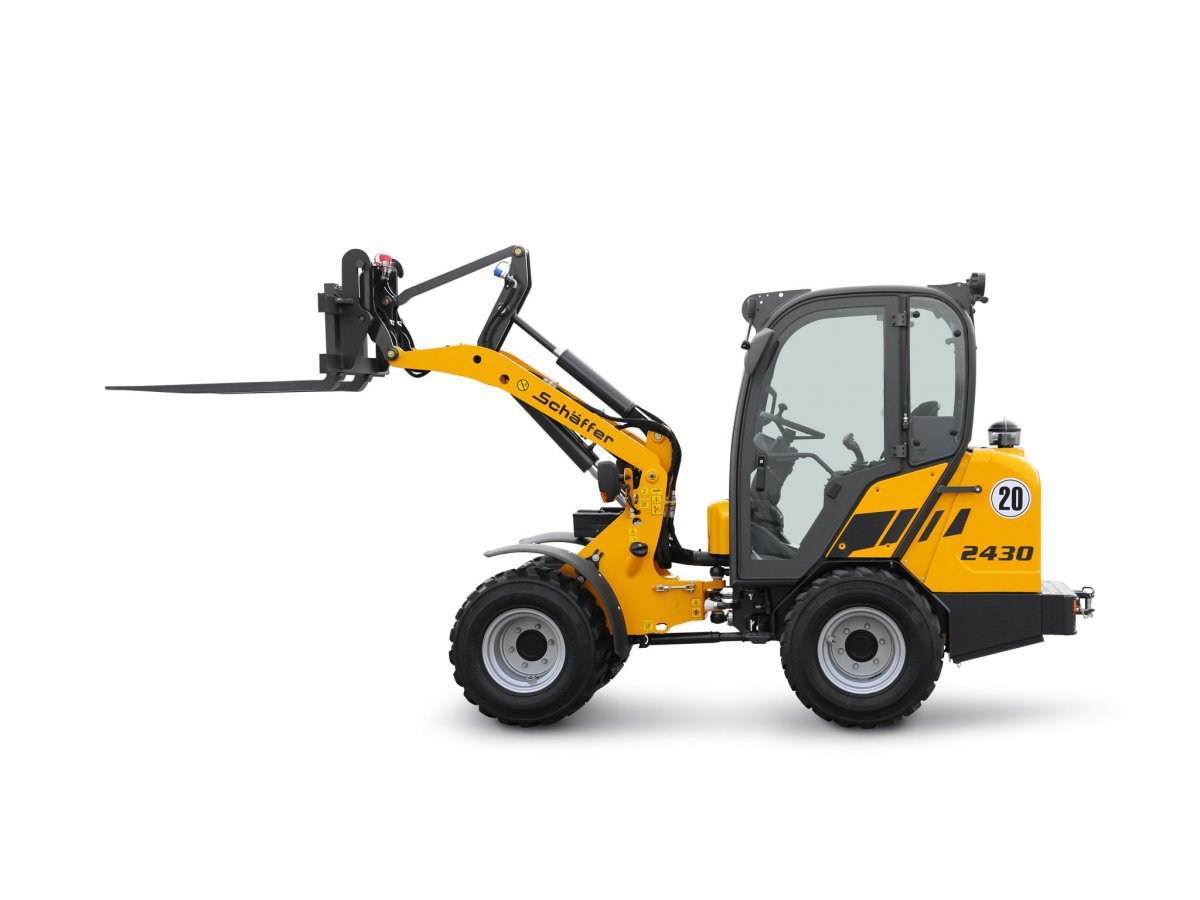

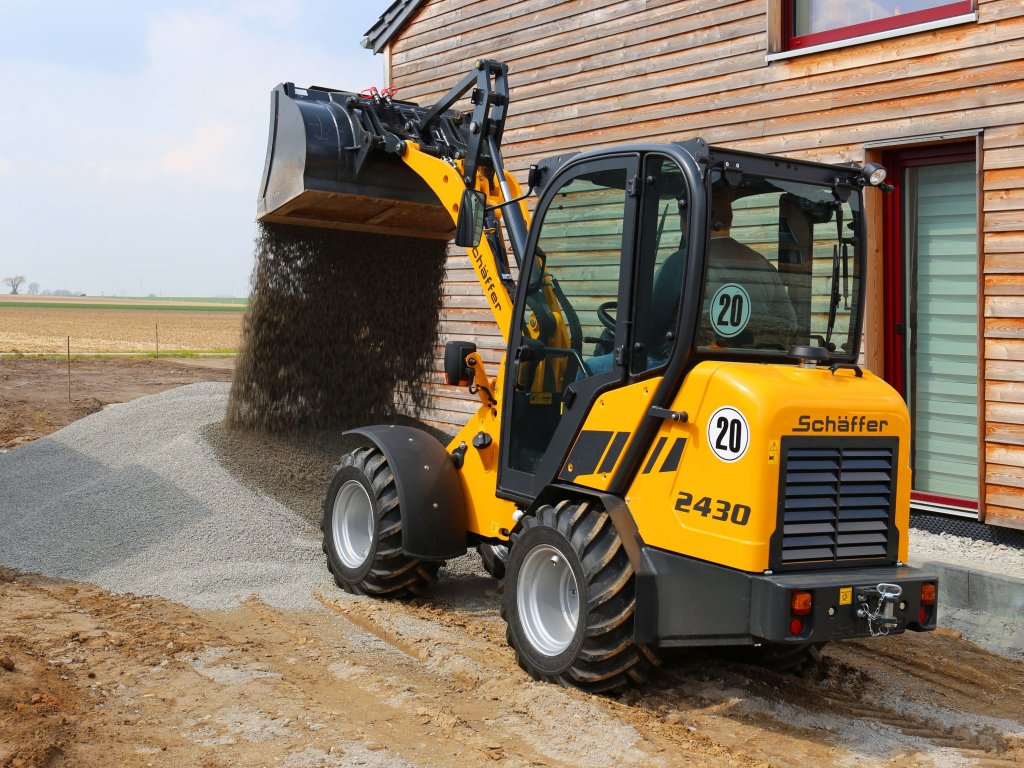

2430
Schäffer 2430 je nakladač s výkonem motoru 18,5 kW/ 25 k a je vybaven kombinací vysokotlakého systému pojezdu s elektronickým ovládáním. Tříválcový motor Kubota s objemem 1,7 l a přímým vstřikováním poskytuje vysoký točivý moment, což umožňuje snížit otáčky o 27% ve srovnání s předchozím modelem.
Díky tomu se výrazně snížila hlučnost. Provozní objem oleje, pro pohon a pracovní hydraulický okruh byl snížen, což vede ke zvýšení účinnosti a úspoře paliva o 10%.
Nakladač dosahuje maximální rychlosti 20km/h a disponuje velkou trakční silou, protože přenos výkonu na přední nápravu zajišťuje kardanový hřídel. Nové 6-ti děrové nápravy mají vyšší stupeň účinnosti a snižují spotřebu paliva, a to díky úpravě převodového poměru koncového převodu.
Základní výbava a rozměry
MOTOR
- dieselový motor Kubota D1703-M-DI - 3 válce, výkon 18,5 kW/25 k, vodou chlazený
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod
- vysokotlaké pojezdové čerpadlo HD-plus
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- nové originální nápravy Schäffer
- pneumatiky 10.0/75-15.3 MPT ET+40, včetně otočných kol (šířka stroje 1020 / 1200 mm)
- bezúdržbový kyvný centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 42 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY

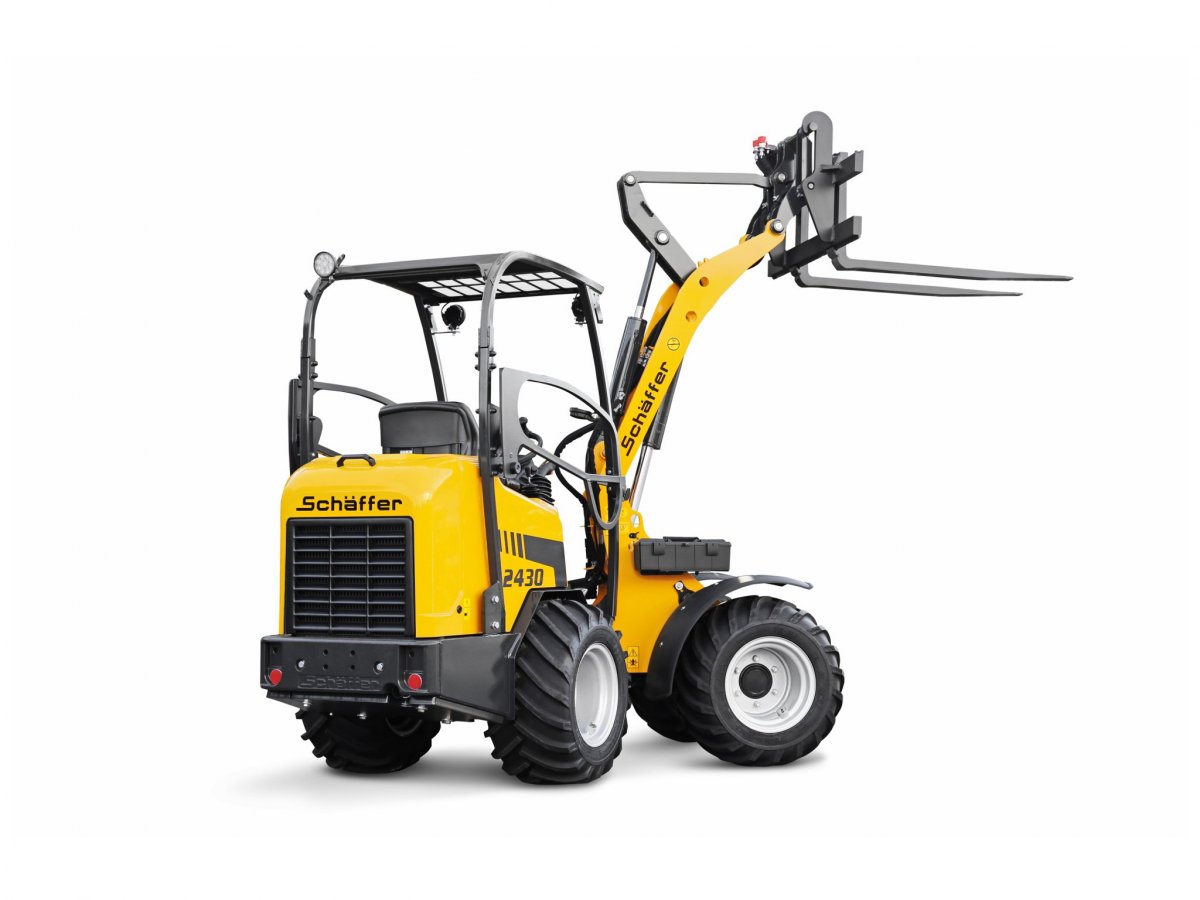

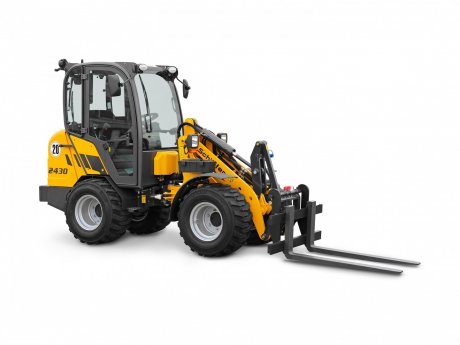

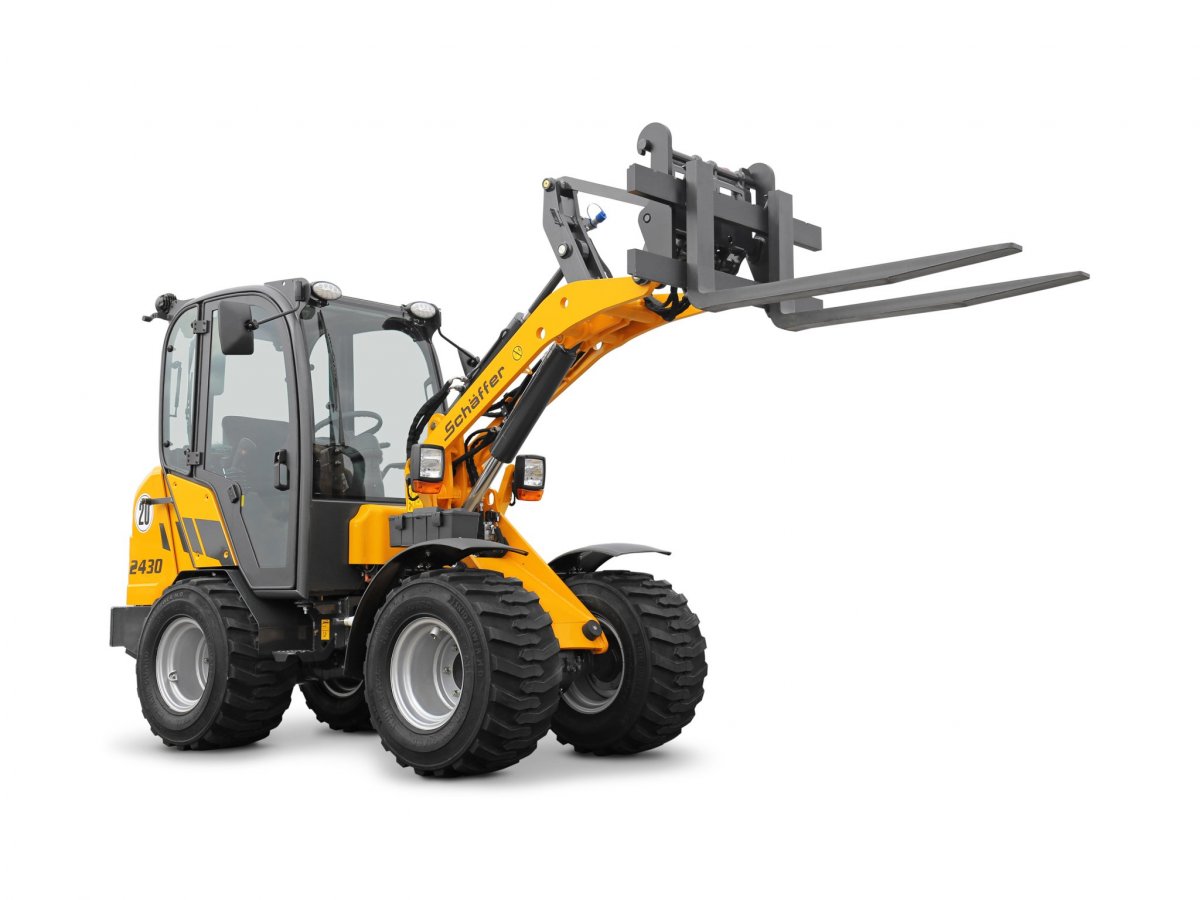

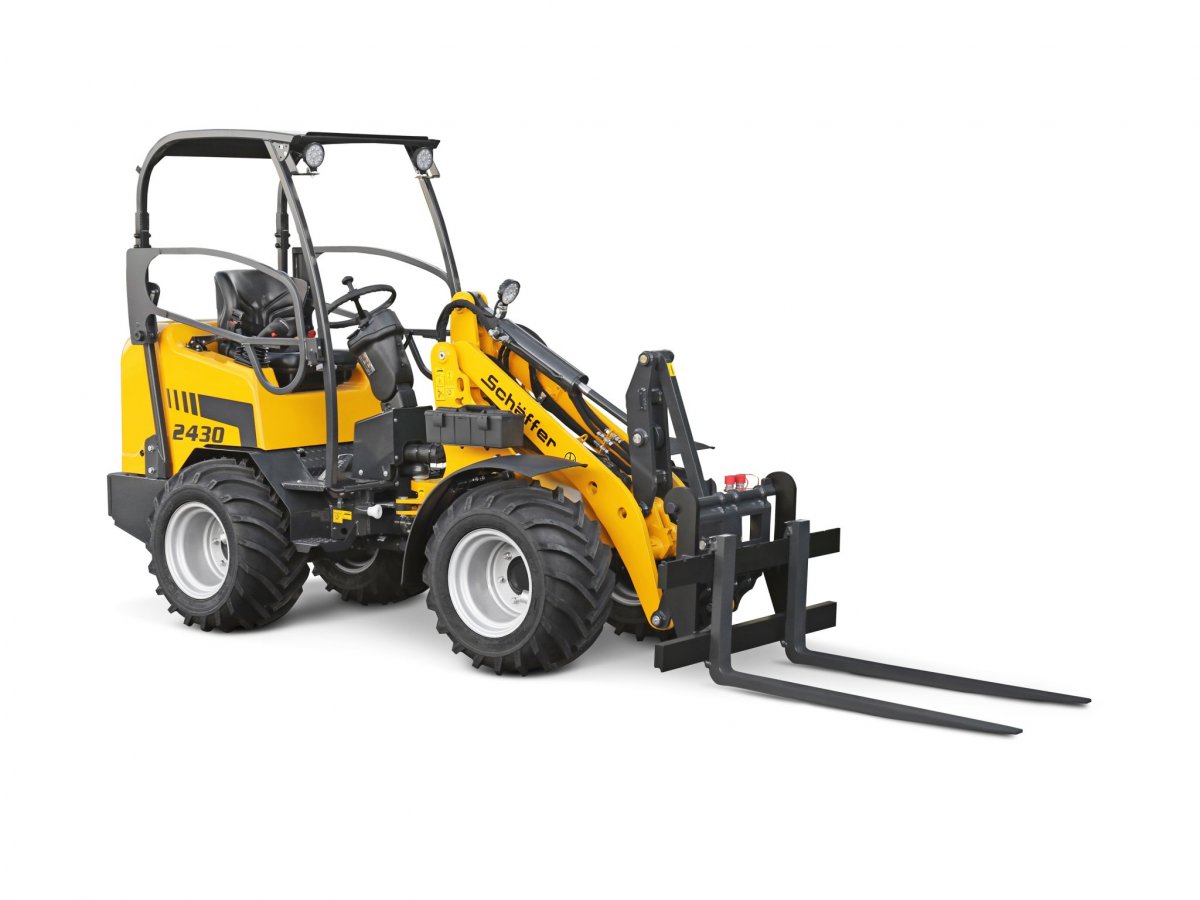

- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy
- pracovní světla verze se stříškou: 1x LED přední na rameni
- pracovní světla verze s kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- zadní závaží - koncová deska, závaží pod motor
- odpojovač baterie, čidlo přítomnosti obsluhy, box na nářadí
Stavební verze předního šasí - zvýšená nosnost
Rozměry
(A) Středová vzdálenost: 1 645 mm
(B) Délka podvozku: 3 140 mm
(C) Celková délka se standardní lopatou: 3 830 mm
(D) Hloubka kopání: 105 mm
(E) Pracovní výška max.: 3 230 mm
(G) Nakládací výška s paletovací vidlicí: 2 150 mm
(H) Výsypná výška max.: 1 700 mm
(I) Výška předního tělesa: 1 490 mm
(J) Šířka výsypu: 260 mm
(K) Výška sedáku: 1 190 mm
(L) Výška ochranné střechy: 2 190 mm
(L) Výška kabiny: 2 140 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 2 500 mm
(N) Celková šířka série / možnost: 1 020 (1 200 otočených) / 1 090 - 1 300 mm
(O) Poloměr kruhu kolejnice uvnitř: 1 170 mm
(P) Vnější poloměr kružnice koleje: 2 190 mm
(Q) Vnější rádius se standardní lopatou: 2 480 mm
| Základní technické údaje | 2430 |
|---|---|
| Provozní hmotnost | 2200/2400 kg |
| Výkon motoru | 18,5 kW/h |
| Výška dosahu k otočnému čepu - prodloužený výložník | 2500 mm |
| Max. nosnost paletizační vidle - stroj rovně | 1521 kg |
| Max. nosnost lopata - stroj rovně | 1740 kg |
| Objem nádrže palivové | 40 l |
| Motor | 3-vál. Kubota |
| Výkon | 18,5/25 kW/PS |
| Pojezd | hydrostatický automotivní |
| Pneumatiky ve standardní výbavě | 10.0/75-15.3 AS, ET+40, včetně otočných disků |
| Provozní brzda | lamelová brzda v olejové lázni |
| Parkovací brzda | lamelová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 42 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 1900 kg |
| Zatížení při sklápění přímý směr | 1740 kg |
| Zatížení při sklápění zalomení | 1180 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-20 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 30 l |
