2628

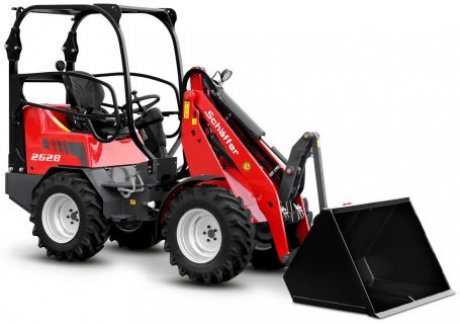

Schäffer 2628 je jeden z nejhbitějších a nejobratnějších nakladačů ve své třídě a je vybaven inteligentními prvky pro efektivní a ekonomický provoz bez kompromisu v oblasti výkonu.
NOVÁ KONCEPCE POHONU
Výkon motoru Kubota - 18,5 kW/ 25 k převádí na nápravy vysokotlaké axiální čerpadlo, které dodává stroji hbitost, a která nemá ve své třídě konkurenci. Dalším znakem nové koncepce je zvýšení provozní rychlosti stroje do 20km/h a zrychlení akcelerace. Typ 2628 má také velmí malý poloměr otáčení díky použití dvou hydromotorů na nápravách místo kardanu. Díky vysokotlakému pohonu dosahuje vysoké trakční síly i bez použití kardanu. Tato koncepce je posílena 5-ti děrovými nápravami s optimalizovaným převodovým poměrem, což dále zvyšuje účinnost pojezdu a snižeje spotřebu paliva.
Základní výbava a rozměry
MOTOR
- dieselový motor Kubota D1105 - 3 válce, výkon 18,5 kW/25 k, vodou chlazený
POJEZD
- plynulý hydrostatický pohon všech kol s automotivním řízením, rychlost 0 - 20 km/hod
- originální nápravy Schäffer, hydromotor na každé nápravě
- vysokotlaké pojezdové čerpadlo HD-plus
- pneumatiky 10.0/75-15.3 AS ET 0 (šířka stroje 1060 mm)
- bezúdržbový kyvný centrální kloub
- bubnová brzda - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 33 l/min, prac. tlak 200 bar (volitelně 42 l/min)
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška, schválena podle ROPS/FOPS, boční rámy otvírané nahoru
- ergonomické sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné
- pracovní světla: 1x přední LED
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- zadní závaží - koncová deska
- odpojovač baterie
Rozměry
(A) Rozvor: 1 445 mm
(B) Délka podvozku: 2 850 mm
(C) Celková délka se standardní lopatou: 3 550 mm
(D) Hloubka kopání: 110 mm
(G) Nakládací výška s paletovou vidlicí / volitelně: 2 750 / 2 980 mm
(I) Výška přední části / možnost: 1 680 / 1 805 mm
(J) Šířka výsypu: 560 mm
(K) Výška sedáku: 1 160 mm
(L) Výška ochranné střechy: 2 200 mm
(M) Max, bod otáčení lopaty / možnost [mm]: 2 880 / 3 110 mm
(N) Celková šířka / možnost: 1 060 / 1 070 - 1 260 mm
(O) Vnitřní poloměr otáčení: 820 mm
(P) Vnější poloměr otáčení: 1 880 mm
(Q) Vnější poloměr se standardní lopatou: 2 330 mm
| Základní technické údaje | 2628 |
|---|---|
| Provozní hmotnost | 1850 kg |
| Výkon motoru | 18,5/25 kW/k |
| Výška dosahu k otočnému čepu-prodloužený výložník | 2800/3060* mm |
| Max. nosnost paletizační vidle - stroj rovně | 941 kg |
| Max. nosnost lopata - stroj rovně | 1191 kg |
| Objem nádrže palivové | 23 l |
| Motor | 3-vál. Kubota |
| Výkon | 18,5/25 kW/PS |
| Pojezd | hydrostatický |
| Pneumatiky ve standartní výbavě | 10.0/75-15.3 AS, ET0 |
| Provozní brzda | hydrostatická, mechanická, bubnová |
| Parkovací brzda | mechanická, bubnová |
| Výkon pracovní hydrauliky | 33 l/min, volitelně do 42 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kloubem |
| Síla hydrauliky | 1600 kg |
| Zatížení při sklápění, přímý směr | 789-941/1 041-1 191 kg |
| Zatížení při sklápění, zalomení | 465-580 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-20 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 30 l |

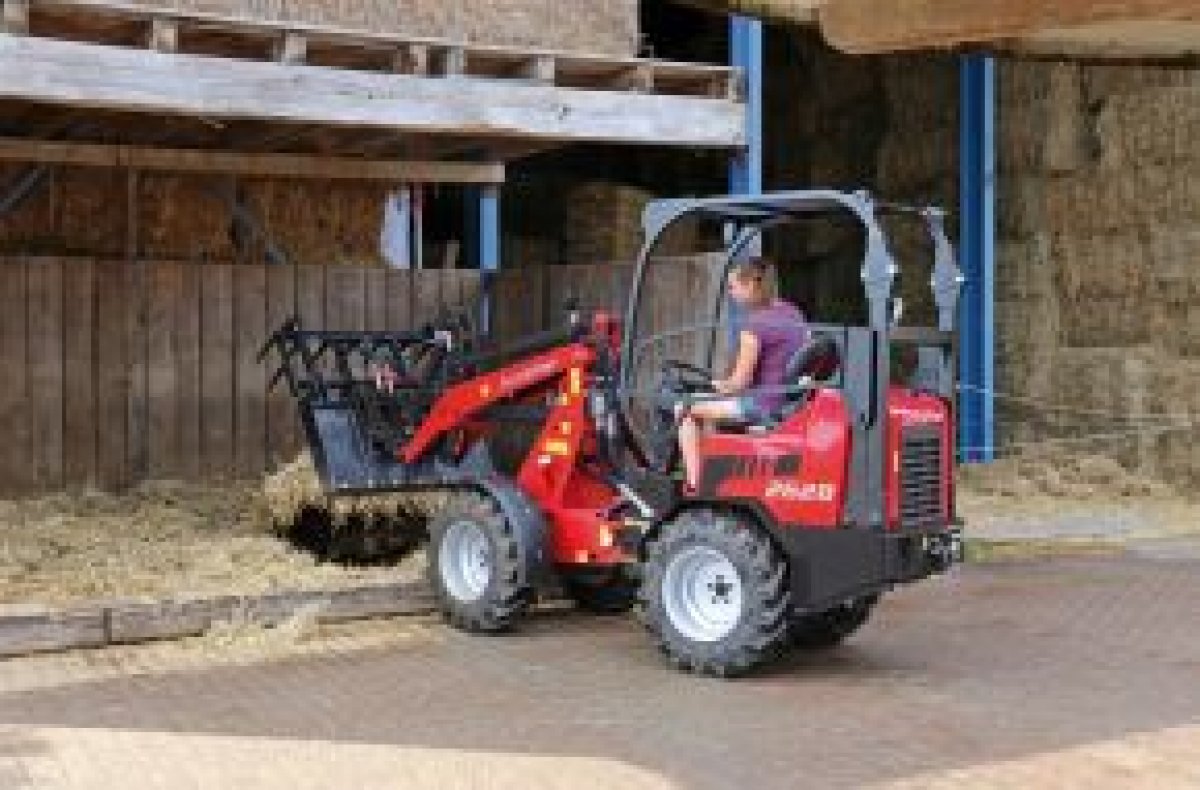

Galerie
