2630

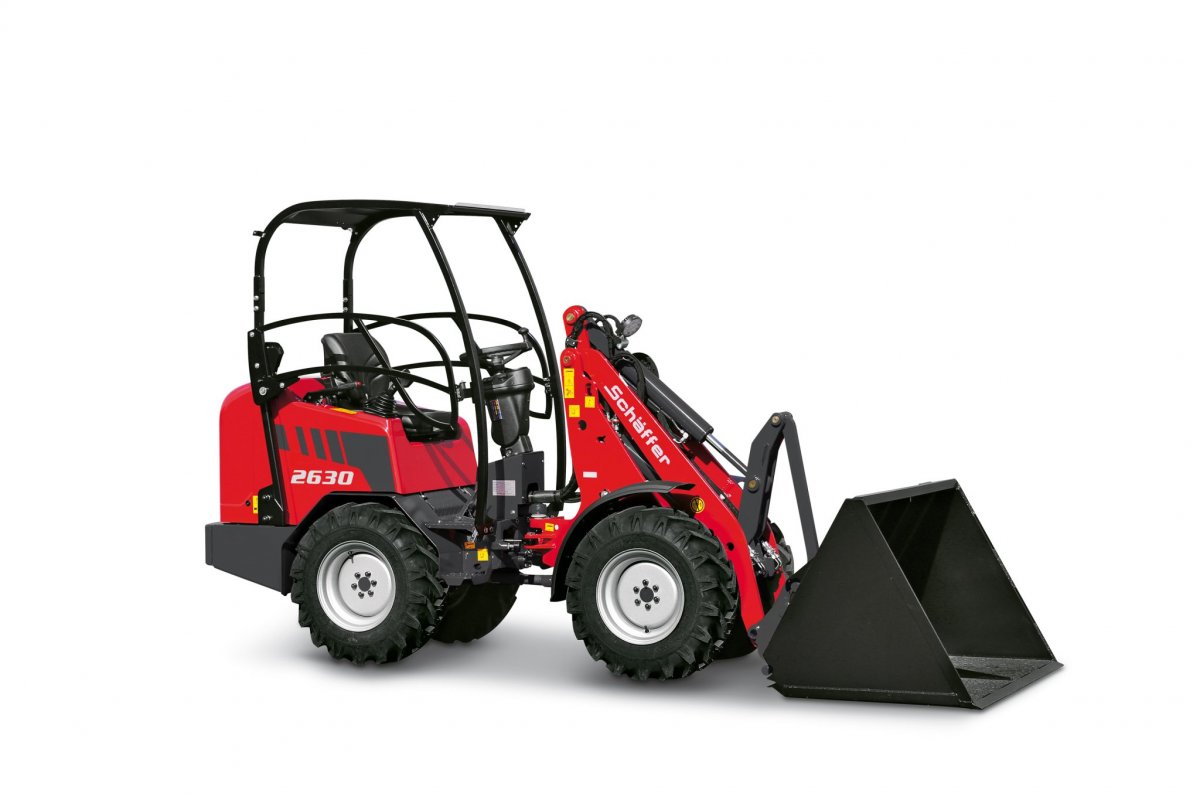

Schäffer 2630 je nakladač s výkonem motoru 18,5 kW/ 25 k a je vybaven kombinací vysokotlakého systému pojezdu s elektronickým ovládáním. Tříválcový motor Kubota s objemem 1,7 l a přímým vstřikováním poskytuje vysoký točivý moment, což umožňuje snížit otáčky o 27% ve srovnání s předchozím modelem.
Díky tomu se výrazně snížila hlučnost. Typ 2630, tak jako 2628, pracuje s vysokým pracovním tlakem 510 barů. Provozní objem oleje, pro pohon a pracovní hydraulický okruh byl snížen, což vede ke zvýšení účinnosti a úspoře paliva o 10%.
Nakladač dosahuje maximální rychlosti 20km/h a disponuje velkou trakční silou, protože přenos výkonu na přední nápravu zajišťuje kardanový hřídel. Nové 6-ti děrové nápravy mají vyšší stupeň účinnosti a snižují spotřebu paliva, a to díky úpravě převodového poměru koncového převodu.
Standardní výbava a rozměry
MOTOR
- dieselový motor Kubota D1703-M-DI - 3 válce, výkon 18,5 kW/25 k, vodou chlazený
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod
- vysokotlaké pojezdové čerpadlo HD-plus
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální nápravy Schäffer s vysokou účinností
- pneumatiky 10.0/75-15.3 AS ET+40, včetně otočných kol (šířka stroje 1020 / 1200 mm)
- bezúdržbový kyvný centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 37 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy
- pracovní světla verze se stříškou: 1x LED přední na rameni
- pracovní světla verze s kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- čidlo přítomnosti obsluhy
- zadní závaží - koncová deska, odpojovač baterie
Rozměry
(A) Rozvor: 1 470 mm
(B) Délka podvozku: 2 950 mm
(C) Celková délka se standardní lopatou: 3 695 mm
(D) Hloubka kopání: 110 mm
(G) Nakládací výška s paletovou vidlicí / volitelně: 2 675 / 3 005 mm
(H) Max. výsypná výška / možnost: 2 090 / 2 345 mm
(I) Výška přední části / možnost: 1 675 / 1 775 mm
(J) Šířka výsypu: 590 mm
(K) Výška sedáku: 1 160 mm
(L) Výška ochranné střechy: 2 190 mm
(L) Výška kabiny: 2 140 mm
(M) Max, bod otáčení lopaty / možnost [mm]: 2 880 / 3 110 mm
(N) Celková šířka / možnost: 1 020 (1 200 otočených) / 1 090 - 1 300 mm
(O) Vnitřní poloměr otáčení: 1 020 mm
(P) Vnější poloměr otáčení: 2 040 mm
(Q) Vnější poloměr se standardní lopatou: 2 400 mm
| Základní technické údaje | 2630 |
|---|---|
| Provozní hmotnost | 2100 (2300 kab) kg |
| Výkon motoru | 18,5/25 kW/k |
| Výška dosahu k otočnému čepu-prodloužený výložník | 2880/3110* mm |
| Max. nosnost paletizační vidle - stroj rovně | 1124 kg |
| Max. nosnost lopata - stroj rovně | 1381 kg |
| Objem nádrže palivové | 40 l |
| Motor | 3-vál. Kubota |
| Výkon | 18,5/25 kW/PS |
| Pojezd | hydrostatický automotivní, HTF |
| Pneumatiky ve standartní výbavě | 10.0/75-15.3 AS, ET+40, včetně otočných disků |
| Provozní brzda | lamelová brzda v olejové lázni |
| Parkovací brzda | lamelová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 38 l/min., volitelně až 42 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 1600 kg |
| Zatížení při sklápění, přímý směr | 895-1124/1110-1381 kg |
| Zatížení při sklápění, zalomení | 609/799 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-20 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 30 l |
