3630

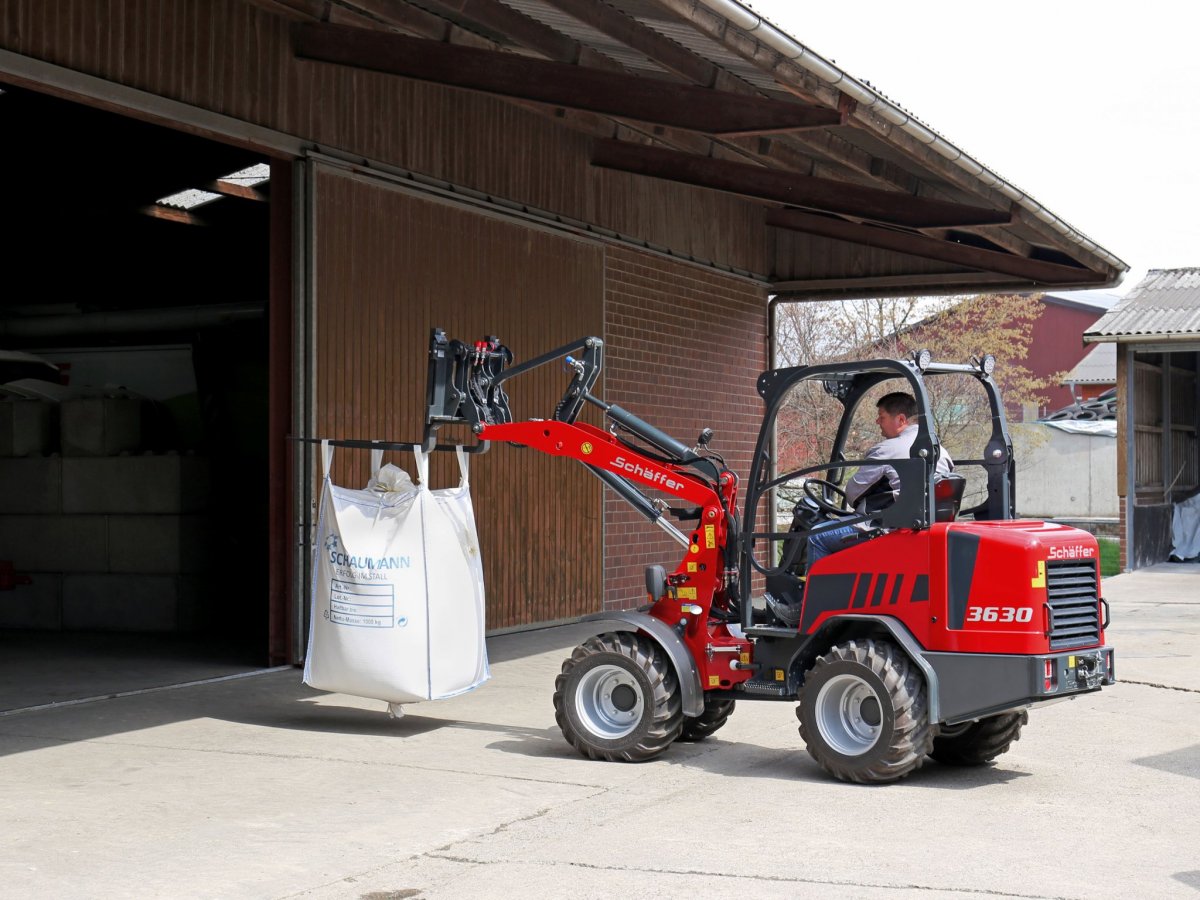

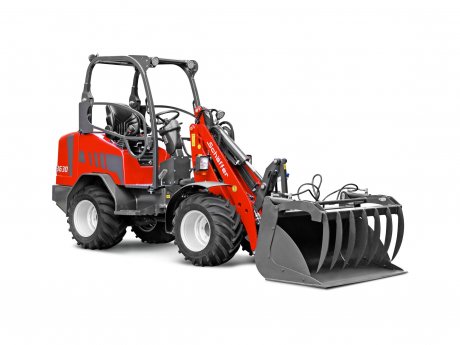

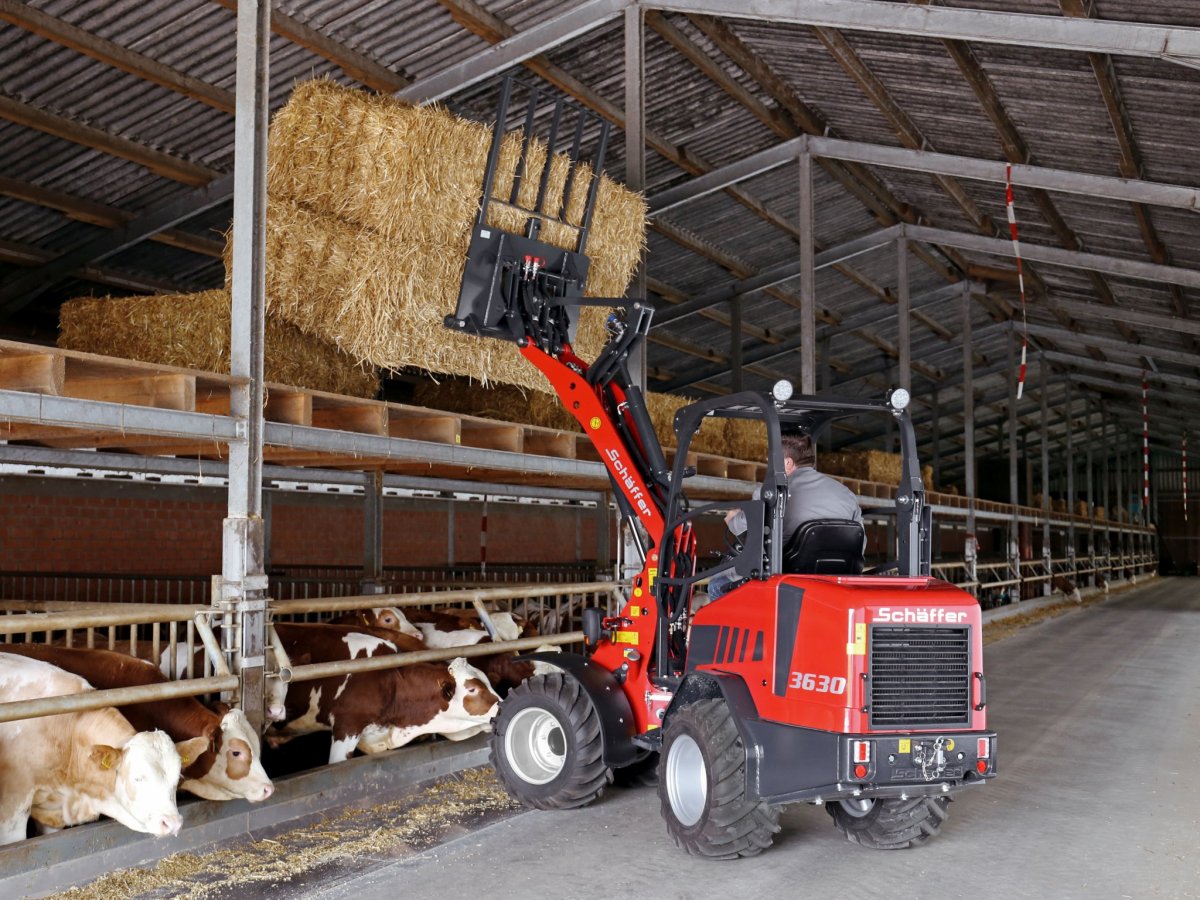

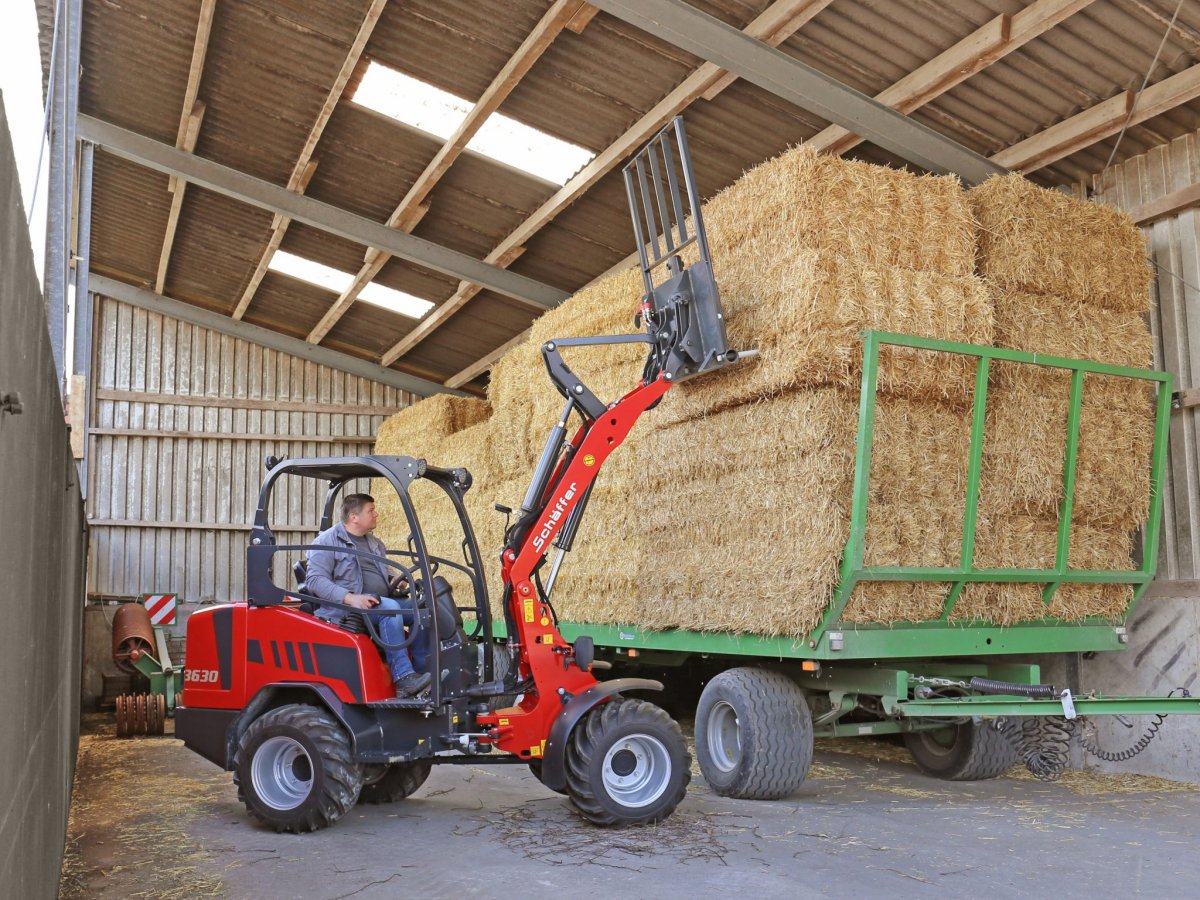

Kloubový nakladač Schäffer 3630 je součástí úspěšné řady kompaktních strojů od firmy Schäffer. Tato řada je navržena pro činnost v prostorově omezených pracovištích, aniž by bylo nutné dělat kompromisy v oblasti spolehlivosti nebo ergonomie. Schäffer 3630 je malý, ale silný stroj, který se osvědčil při nasazení v halách, malých a středních farmách a chovech koní na rančí. Tento nakladač využívá motor Kubota o výkonu 25 koní a vyniká nízkou spotřebou paliva. Díky svému výkonu a kompaktním rozměrům je ideální pro práci v omezených prostorech. Navíc má nejvyšší točivý moment v této třídě nakladačů.
Základní výbava a rozměry
MOTOR
- dieselový motor Kubota D1703-M-DI - 3 válce, výkon 18,5 kW/25 k, vodou chlazený
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod
- vysokotlaké pojezdové čerpadlo HD-plus
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální nápravy Schäffer s vysokou účinností
- pneumatiky 10.0/75-15.3 AS ET-40, (šířka stroje 1200 mm)
- bezúdržbový kyvný centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 37 l/min
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška, schválena podle ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy
- pracovní světla verze se stříškou: 1x LED přední na rameni
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- čidlo přítomnosti obsluhy
- zadní závaží - koncová deska
- odpojovač baterie
Rozměry
(A) Rozvor: 1 745 mm
(B) Délka podvozku: 3 315 mm
(C) Celková délka se standardní lopatou: 4 110 mm
(D) Hloubka kopání: 110 mm
(G) Nakládací výška s paletovou vidlicí / volitelně: 2 675 / 3 005 mm
(H) Max. výsypná výška / možnost: 2 090 / 2 345 mm
(I) Výška přední části / možnost: 1 675 / 1 775 mm
(J) Šířka výsypu: 590 mm
(K) Výška sedáku: 1 226 mm
(L) Výška ochranné střechy: 2 230 mm
(M) Max, bod otáčení lopaty / možnost [mm]: 2 880 / 3 110 mm
(N) Celková šířka / možnost: 1 200 / 1 370 mm
(O) Vnitřní poloměr otáčení: 1 020 mm
(P) Vnější poloměr otáčení: 2 220 mm
(Q) Vnější poloměr se standardní lopatou: 2 400 mm
| Základní technické údaje | 3630 |
|---|---|
| Provozní hmotnost | 2300 kg |
| Výkon motoru | 18,5/25 kW/k |
| Výška dosahu k otočnému čepu-prodloužený výložník | 2880/3110* mm |
| Max. nosnost paletizační vidle - stroj rovně | 1421 kg |
| Max. nosnost lopata - stroj rovně | 1818 kg |
| Objem nádrže palivové | 40 l |
| Motor | 3-vál. Kubota |
| Výkon | 18,5/25 kW/PS |
| Pojezd | hydrostatický automotivní, HTF |
| Pneumatiky ve standartní výbavě | 10,0/75-15,3 AS+40, včetně otočných disků |
| Provozní brzda | Kombinovaná brzda hydrostatická a vícekotoučová |
| Parkovací brzda | Vícekotoučová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 37 l/min., volitelně až 42 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 1700 kg |
| Zatížení při sklápění, přímý směr | 1148-1421/ kg |
| Zatížení při sklápění, zalomení | 710/865 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-20 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 45 l |
