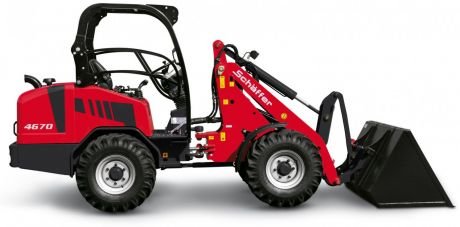

4670
Základní výbava a rozměry
MOTOR
- dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální nápravy Schäffer s větší účinností - široká verze
- pneumatiky 11.5/80-15.3 AS ET+40, šířka stroje 1420/1580 mm
- bezúdržbový kyvný centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mechanicky ovládané páčkou
- zubové čerpadlo s dodávkou oleje 52 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- pracovní světla verze se stříškou: 1x LED přední na rameni
- pracovní světla verze s kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr, pravá loketní opěrka
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ SWH hydraulické zajištění
- odpojovač baterie, čidlo přítomnosti obsluhy
- zadní závaží - koncová deska, široký zadní podvozek
Rozměry
(A) Rozvor: 1 840 mm
(B) Délka podvozku: 3 710 mm
(C) Celková délka se standardní lopatou: 4 530 mm
(D) Hloubka kopání: 130 mm
(E) Max. pracovní výška: 4 100 mm
(G) Nakládací výška s paletovými vidlemi: 3 070 mm
(H) Max. výsypná výška: 2 420 mm
(I) Výška přední části: 1 850 mm
(J) Šířka výsypu: 300 mm
(K) Výška sedáku: 1 270 mm
(L) Výška ochranné střechy: 2 270 mm
(L) Výška kabiny: 2 270 mm
(M) Max. otočný bod lopaty: 3 250 mm
(N) Celková šířka / možnost: 1 420 - 1 730 mm
(O) Vnitřní poloměr otáčení: 1 290 mm
(P) Vnější poloměr otáčení: 2 610 mm
(Q) Vnější poloměr se standardní lopatou: 2 960 mm
Základní technické údaje | 4670 |
---|---|
Provozní hmotnost | 3100 (3300 kab) kg |
Výkon motoru | 48,6/66 kW/k |
Výška dosahu k otočnému čepu-prodloužený výložník | 3250 mm |
Max. nosnost paletizační vidle - stroj rovně | 1930 kg |
Max. nosnost lopata - stroj rovně | 2301 kg |
Objem nádrže palivové | 85 l |
Motor | 4-vál. Kubota |
Výkon | 37,4/51; 48,6/66 kW/PS |
Pojezd | hydrostatický, HTF |
Pneumatiky ve standartní výbavě | 11.5/80-15.3 AS. ET-40 |
Provozní brzda | kombinovaná brzda, vícekotoučová, lamelová v olejové lázni |
Parkovací brzda | lamelová v olejové lázni |
Výkon pracovní hydrauliky | 52 l/min, 60 l/min |
Pracovní tlak hydrauliky | 200 bar |
Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
Síla hydrauliky | 2300 kg |
Zatížení při sklápění, přímý směr | 1.783-1.913/2.110-2.301 kg |
Zatížení při sklápění, zalomení | 1.340-1.570 kg |
Nápravy | originální nápravy Schäffer |
Rychlost | 0-20/0-28 km/h |
Elektrická instalace | 12 V |
Objem nádrže na hydraulický olej | 62 l |

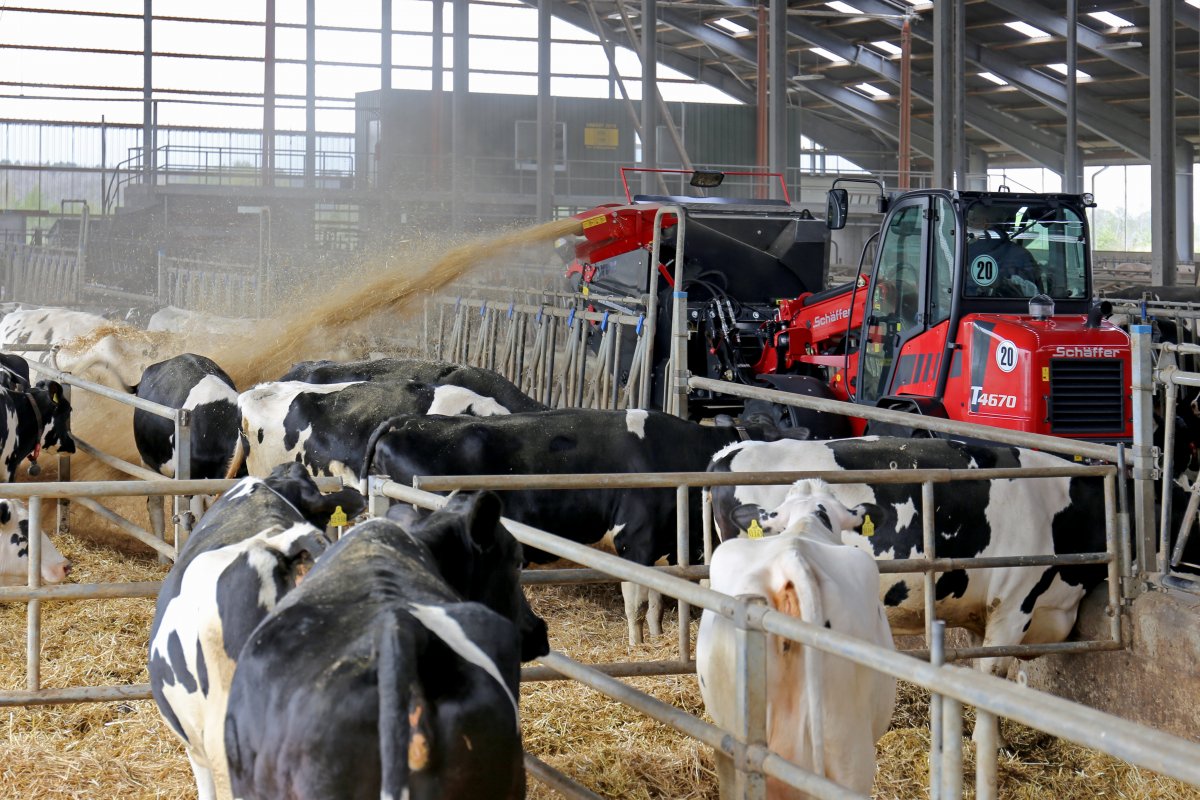

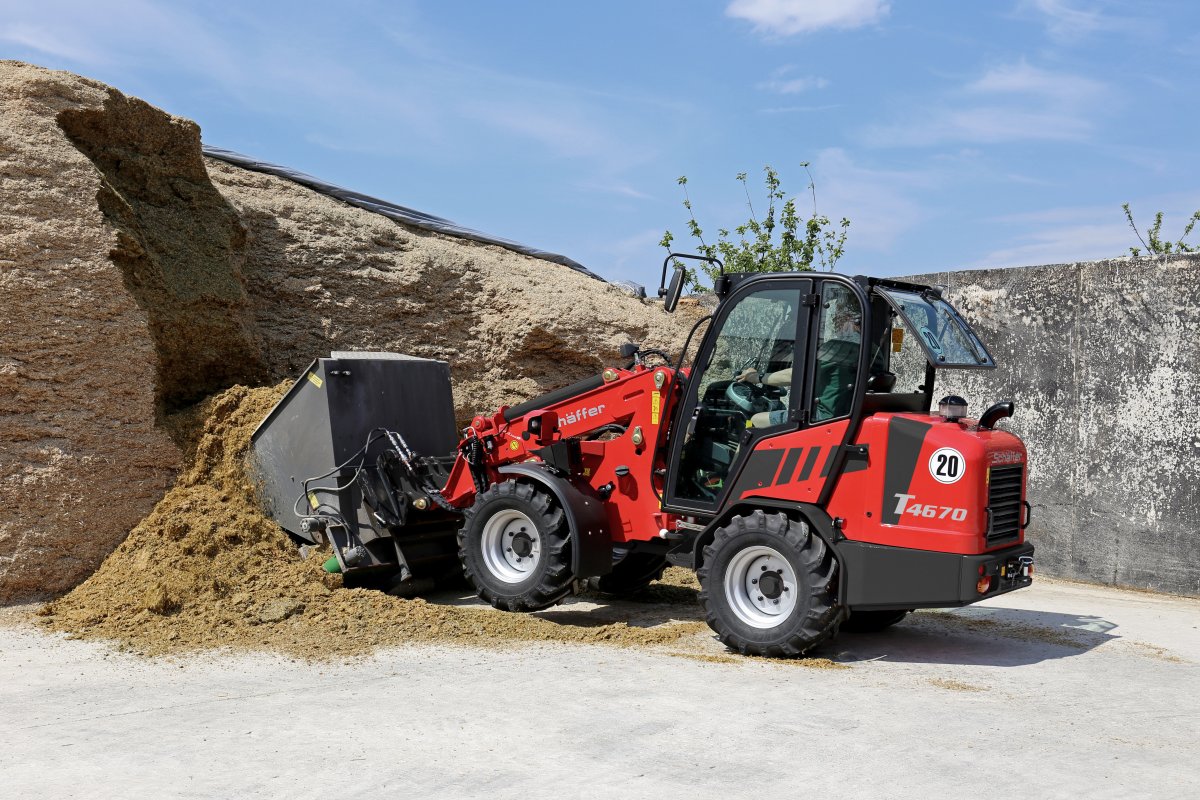

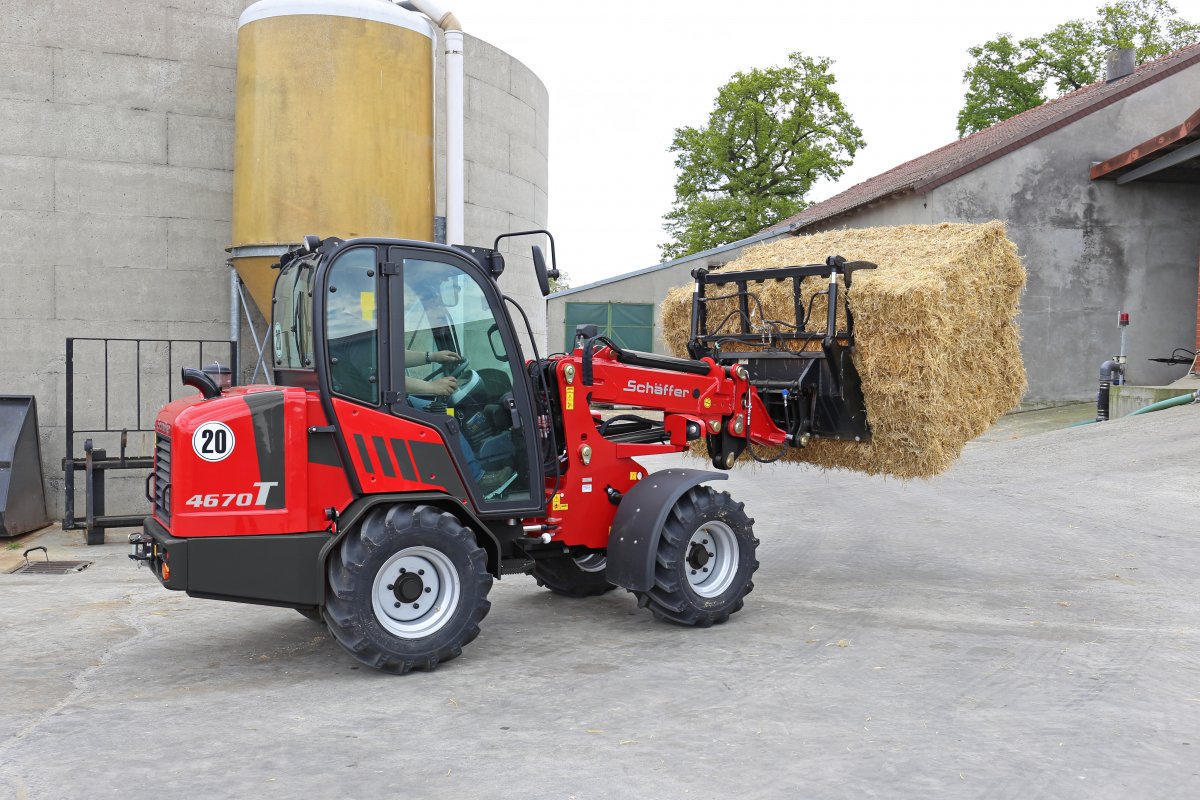

Galerie
