3650T SLT

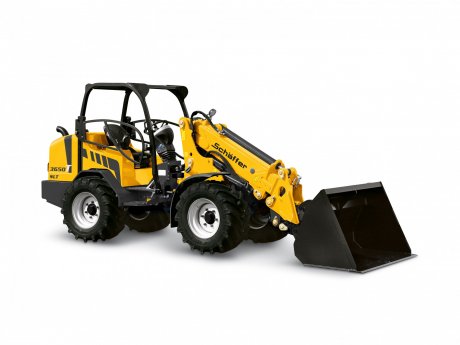

Teleskopický nakladač Schäffer 3650 T SLT je flexibilní stroj, který se hodí pro různé úkoly na stavbách. Přináší výkon a spolehlivost, a to i v omezených pracovních prostorech. Tento model je vybaven 3-válcovým dieselem od značky Kubota s výkonem 37 kW (50 HP). Má hydrostatický pohon všech kol (HTF) s rychlostí 0 - 20 km/hod.
Standardní výbava a rozměry
MOTOR
- dieselový motor Kubota D1803-CR-T, 3 válce, Tier V, DOC+DPF, výkon 37 kW/50 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální planetové nápravy Schäffer, široký zadní podvozek
- pneumatiky 15.0/55-17 AS +85 (šířka stroje 1420 mm)
- bezúdržbový centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mech. ovládané, el. odtlakování rychlospojek
- zubové čerpadlo s dodávkou oleje 51 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY
- ochranná stříška schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy
- pracovní světla: 1x LED přední na rameni
- stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- speciální nízká konstrukce - výška od 2100 mm
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 110 kg
- odpojovač baterie, čidlo přítomnosti obsluhy
Rozměry
(A) Vzdálenost středů: 1 920 mm
(B) Délka podvozku: 4 070 mm
(C) Celková délka se standardní lopatou: 4 735 mm
(D) Hloubka kopání: 150 mm
(E) Dosah: 1 980 mm
(F) Otočný bod lopaty, zvedací rameno zasunuté: 3 180 mm
(G) Nakládací výška s paletovými vidlemi: 3 580 mm
(H) Max. výsypná výška: 3 010 mm
(I) Výška přední korby: 1 600 mm
(J) Šířka výsypu: 890 mm
(K) Výška sedáku: 1 080 mm
(L) Výška ochranné střechy: 2 100 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 3 850 mm
(N) Celková šířka série / možnost: 1 420 / 1 510 - 1 730 mm
(O) Poloměr kruhu kolejnice uvnitř: 1 290 mm
(P) Vnější poloměr kružnice koleje: 2 710 mm
(Q) Vnější rádius se standardní lopatou: 3 060 mm
| Základní technické údaje | 3650T SLT |
|---|---|
| Provozní hmotnost | 3700 kg |
| Výkon motoru | 37 kW/h |
| Výška dosahu k otočnému čepu - prodloužený výložník | 3850 mm |
| Max. nosnost paletizační vidle - stroj rovně | 1710 kg |
| Objem palivové nádrže | 55 l |
| Motor | 3-vál. Kubota |
| Výkon | 37/50 kW/PS |
| Pojezd | hydrostatický automotivní, HTF |
| Pneumatiky ve standardní výbavě | 15.0/55-17 AS, ET+85 |
| Provozní brzda | kombinovaná hydrostatická a lamelová |
| Parkovací brzda | lamelová v olejové lázni |
| Výkon pracovní hydrauliky | 51 l/min |
| Pracovní tlak hydrauliky | 220 bar |
| Řízení | plně hydraulické řízení s centrálním kloubem |
| Síla hydrauliky | 1950 kg |
| Zatížení při sklápění přímý směr | 1710 kg |
| Zatížení při sklápění zalomení | - kg |
| Nápravy | originální nápravy Schäffer, 6-otvorový disk |
| Rychlost | 0-20/0-30 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 48 l |
