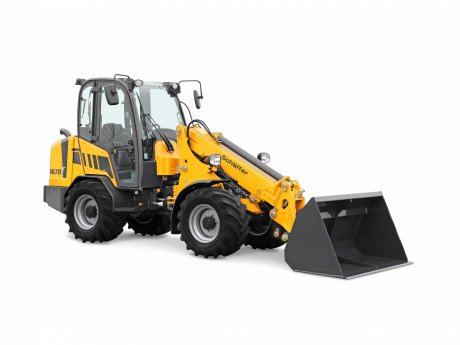

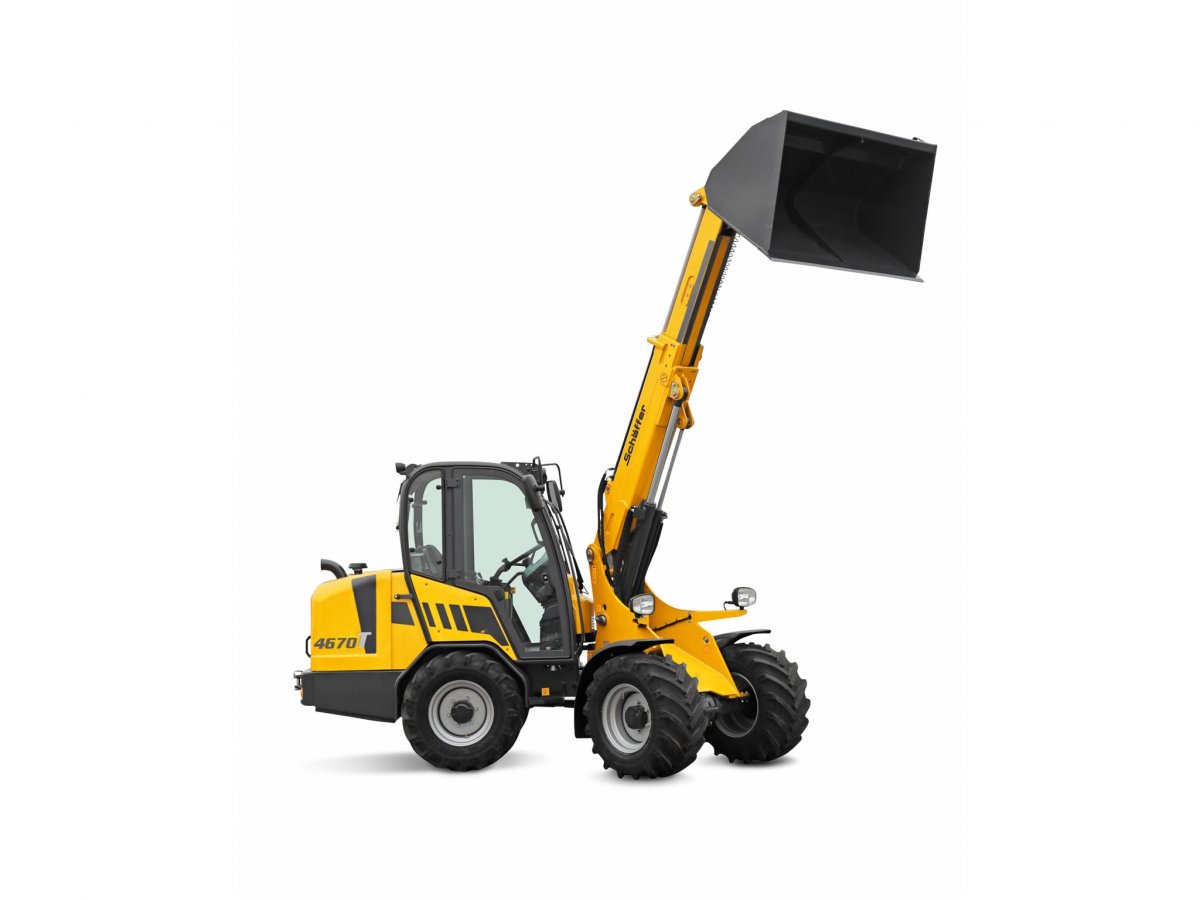

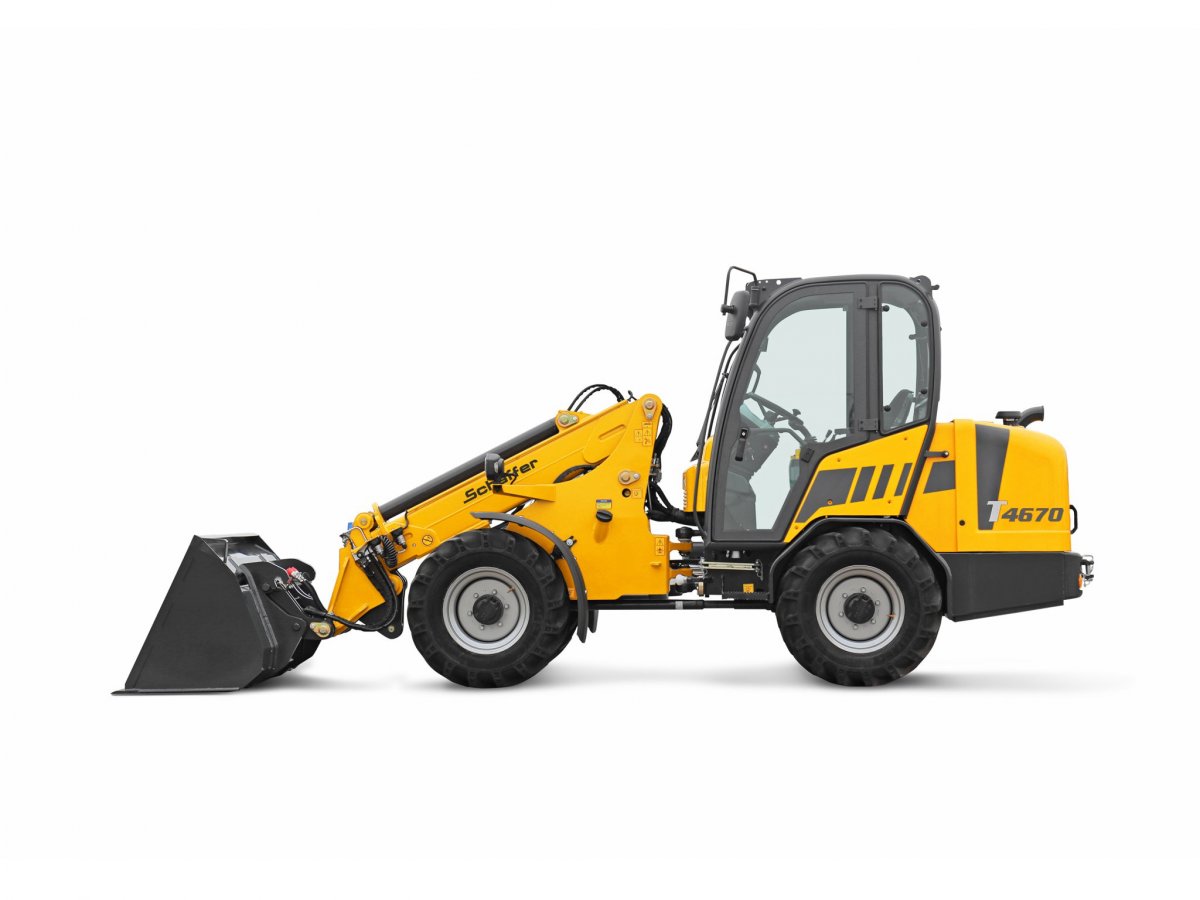

4670 T-2
Pokud hledáte teleskopický nakladač, s kterým lze pracovat i v nejužších prostorech a na nerovném terénu, pak je Schäffer 4670 T tou nejlepší volbou.
Typ 4670 T je ideální model, pokud hledáte kompaktní stroj s optimální kombinací trakční síly a výšky zdvihu. Nově vyvinutý systém HTF dodává enormní trakční sílu pohonu, která vychází z pracovního tlaku 480 bar a zlepšené účinnosti hydrauliky.
Díky vysoké úrovni technických vlastností, se kompaktní teleskopické kolové nakladače v provozu plně osvědčily. Kluzné elementy teleskopického výložníku Ferro-form fungují bez opotřebení a jsou bezúdržbové. Spolu se 7tunovými nápravami pro náročné podmínky zajišťují, že Váš nakladač bude spolehlivě pracovat mnoho let. Centrální otočný kloub a lamelové brzdy v olejové lázni jsou také bezúdržbové.
Základní výbava a rozměry
MOTOR
- dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- NOVÉ originální planetové nápravy Schäffer s větší účinností
- samosvorné uzávěrky diferenciálů na obou nápravách
- pneumatiky 15.0/55-17 AS +45 (šířka stroje 1510 / 1690 mm)
- bezúdržbový centrální kyvný kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky - mech. ovládané, el. odtlakování rychlospojek
- zubové čerpadlo s dodávkou oleje 60 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY
- ochranná stříška/kabina schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- pracovní světla verze se stříškou: 1x LED přední na rameni
- pracovní světla verze s kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 110 kg
- odpojovač baterie, široký zadní podvozek, čidlo přítomnosti obsluhy
Rozměry
(A) Vzdálenost středů: 2 000 mm
(B) Délka podvozku: 4 200 mm
(C) Celková délka se standardní lopatou: 4 930 mm
(D) Hloubka kopání: 250 mm
(E) Dosah: 2 150 mm
(F) Otočný bod lopaty, zvedací rameno zasunuté: 3 400 mm
(G) Nakládací výška s paletovými vidlemi: 4 080 mm
(H) Max. výsypná výška: 3 480 mm
(I) Výška přední korby: 1 620 mm
(J) Šířka výsypu: 1 010 mm
(K) Výška sedáku: 1 300 mm
(L) Výška ochranné střechy: 2 270 mm
(L) Výška kabiny: 2 270 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 4 300 mm
(N) Celková šířka série / možnost: 1 510 (1 690 obráceně) / 1 420 - 1 730 mm
(O) Poloměr kruhu kolejnice uvnitř: 1 425 mm
(P) Vnější poloměr kružnice koleje: 2 845 mm
(Q) Vnější rádius se standardní lopatou: 3 425 mm
Základní technické údaje | 4670 T-2 |
---|---|
Provozní hmotnost | 3900/4000 kg |
Výkon motoru | 48,6 kW/h |
Výška dosahu k otočnému čepu - prodloužený výložník | 4300 mm |
Max. nosnost paletizační vidle - stroj rovně | 2110 kg |
Objem palivové nádrže | 55 l |
Motor | 4-vál. Kubota |
Výkon | 48,6/66 kW/PS |
Pojezd | hydrostatický automotivní, HTF |
Pneumatiky ve standardní výbavě | 15.0/55-17 AS, ET+45 |
Provozní brzda | lamelová v olejové lázni |
Parkovací brzda | lamelová v olejové lázni |
Výkon pracovní hydrauliky | 60 l/min, volitelně 70 l/min |
Pracovní tlak hydrauliky | 220 bar |
Řízení | plně hydraulické s centrálním kyvným kloubem |
Síla hydrauliky | 2400 kg |
Zatížení při sklápění přímý směr | 2030 kg |
Zatížení při sklápění zalomení | - kg |
Nápravy | originální nápravy Schäffer, 6-otvorový disk |
Rychlost | 0-20/0-30 km/h |
Elektrická instalace | 12 V |
Objem nádrže na hydraulický olej | 50 l |
