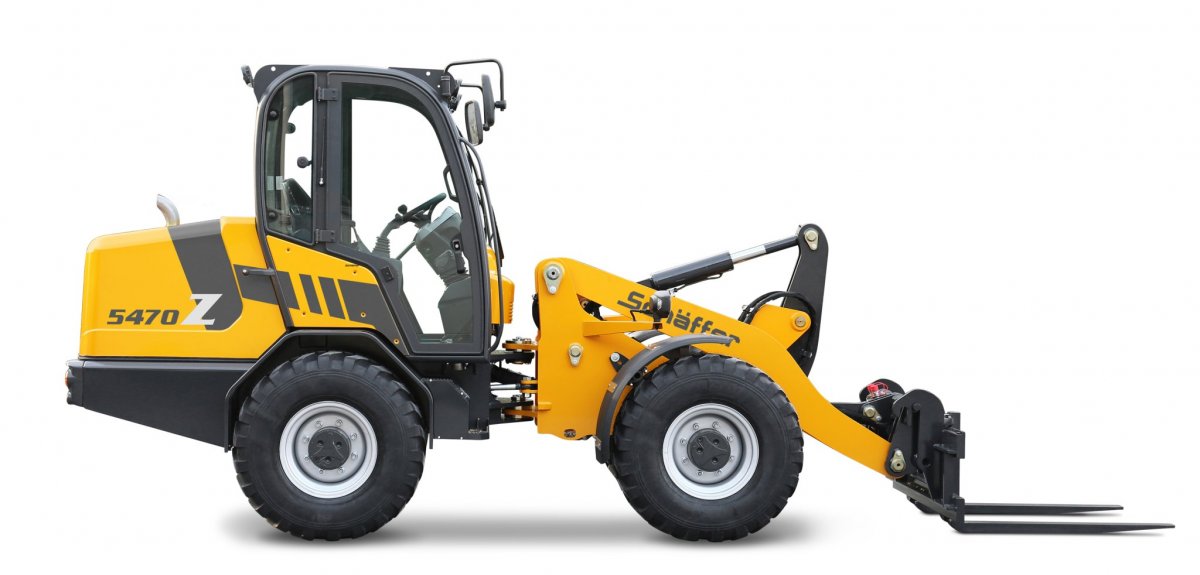

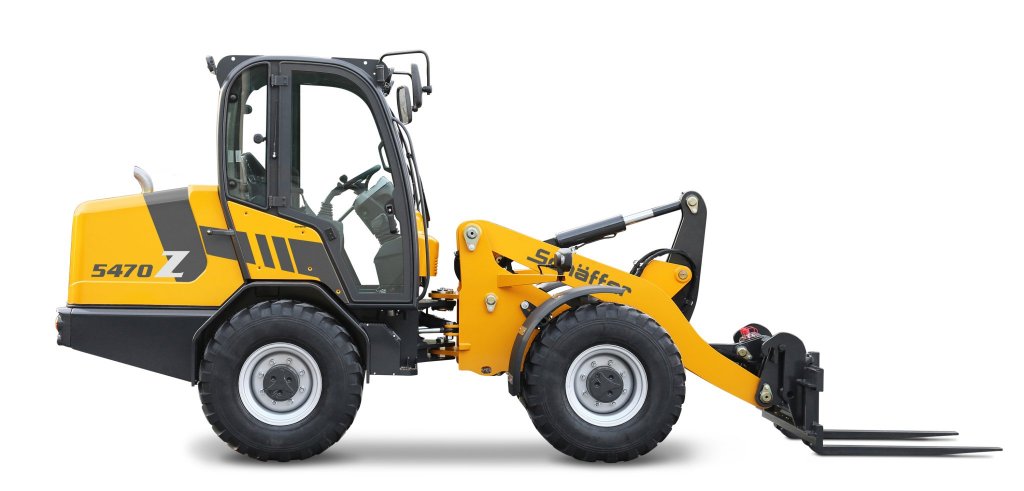

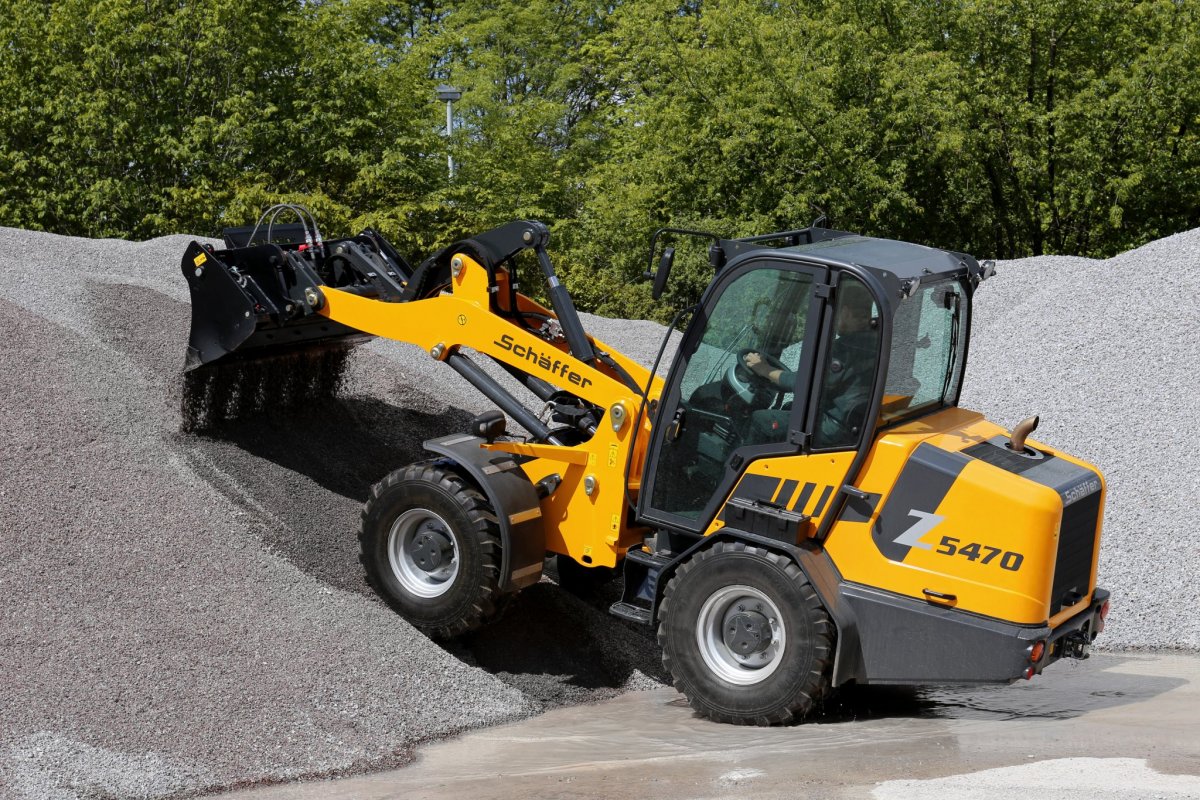

5470 Z
Základní výbava a rozměry
MOTOR
- var.A - dieselový motor Deutz TD 2,9, 4 válce, Tier V, DOC+DPF, výkon 45 kW/61 k
- var.B - dieselový motor Deutz TD 2,9, 4 válce, Tier V, DOC+DPF, výkon 55 kW/75 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- planetové nápravy ZF
- samosvorné uzávěrky diferenciálu na obou nápravách, 8 šroubů
- pneumatiky 400/70R18 A608, ET +40 (šířka stroje 1740 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub, hydraulický pohon ventilátoru
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku
- zubové čerpadlo s dodávkou oleje 64 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, chladič hydraulického oleje
- „Z“ kinematika, rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
- nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- pracovní světla stříška/ kabina: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ VL1 hydraulické zajištění
- odpojovač baterie, čidlo přítomnosti obsluhy
- 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
- zadní závaží - koncová deska+ vyprošťovací závěs, závaží pod motor 380 kg
- odpojovač baterie, čidlo přítomnosti obsluhy
Stavební verze předního šasí - zvýšená nosnost
Rozměry
(A) Vzdálenost středů: 2 050 mm
(B) Délka podvozku: 4 700 mm
(C) Celková délka se standardní lopatou: 5 250 mm
(D) Hloubka kopání: 80 mm
(E) Pracovní výška max.: 3 900 mm
(G) Nakládací výška s paletovací vidlicí: 3 120 mm
(H) Výsypná výška max.: 2 500 mm
(I) Výška předního tělesa: 1 530 mm
(J) Šířka výsypu: 420 mm
(K) Výška sedáku: 1 340 mm
(L) Výška kabiny / možnost: 2 570 / 2 450 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 3 250 mm
(N) Celková šířka série / možnost: 1 740 - 1 820 mm
(O) Poloměr kruhu kolejnice uvnitř: 1 560 mm
(P) Vnější poloměr kružnice koleje: 3 300 mm
(Q) Vnější rádius se standardní lopatou: 3 470 mm
Základní technické údaje | 5470 Z |
---|---|
Provozní hmotnost | 5220 kg |
Výkon motoru | 45/55 kW/h |
Výška dosahu k otočnému čepu - prodloužený výložník | 3250 mm |
Max. nosnost paletizační vidle - stroj rovně | - kg |
Objem palivové nádrže | 82 l |
Motor | 4-vál Kubota |
Výkon | 45/61; 55/75 kW/PS |
Pojezd | hydrostatický automotivní, HTF |
Pneumatiky ve standardní výbavě | 400/70R18 A608, ET+40 |
Provozní brzda | lamelová v olejové lázni |
Parkovací brzda | lamelová v olejové lázni |
Výkon pracovní hydrauliky | 46 l/min, volitelně 74 l/min |
Pracovní tlak hydrauliky | 210 bar |
Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
Síla hydrauliky | 3600 kg |
Zatížení při sklápění přímý směr | 2935/3530 kg |
Zatížení při sklápění zalomení | 2033/2611 kg |
Nápravy | nápravy ZF, 8-otvorový disk |
Rychlost | 0-20/0-30 km/h |
Elektrická instalace | 12 V |
Objem nádrže na hydraulický olej | 81 l |

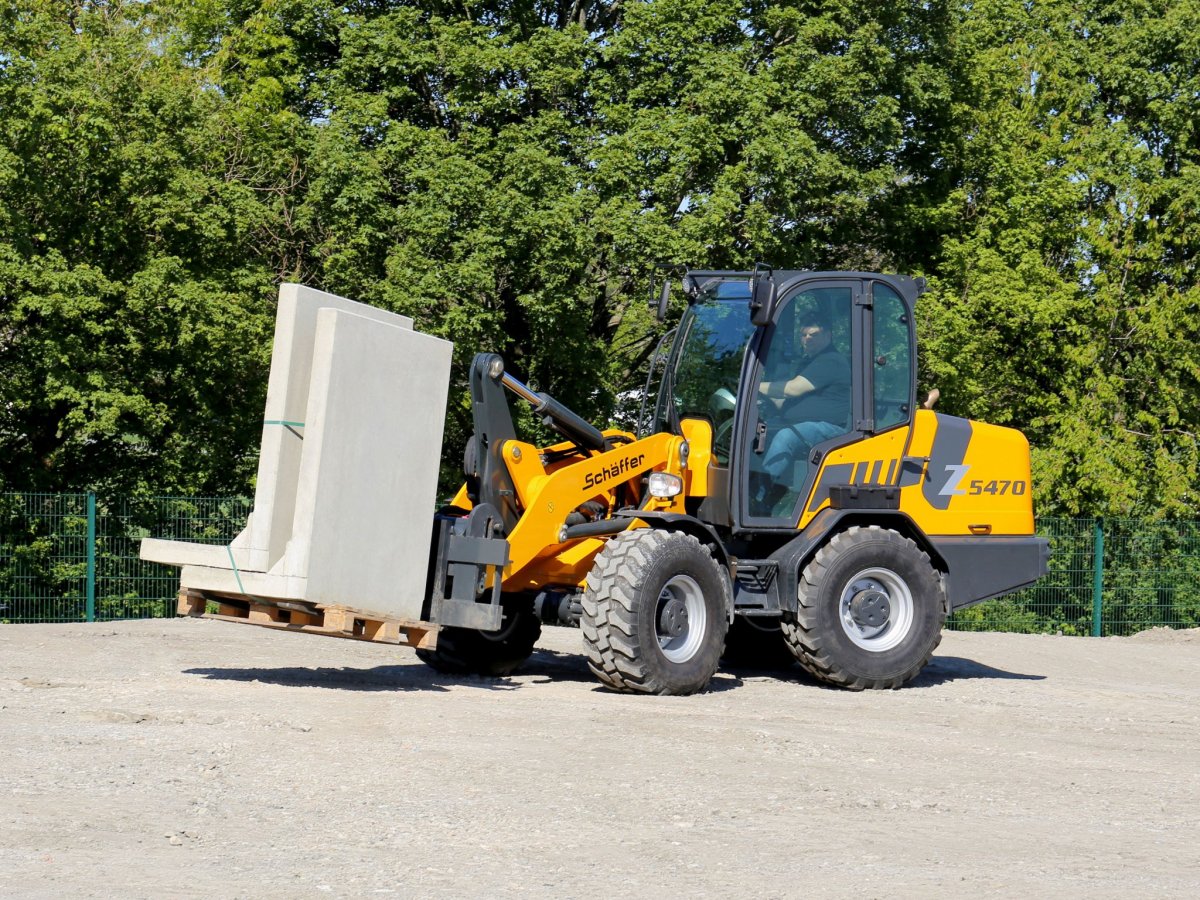

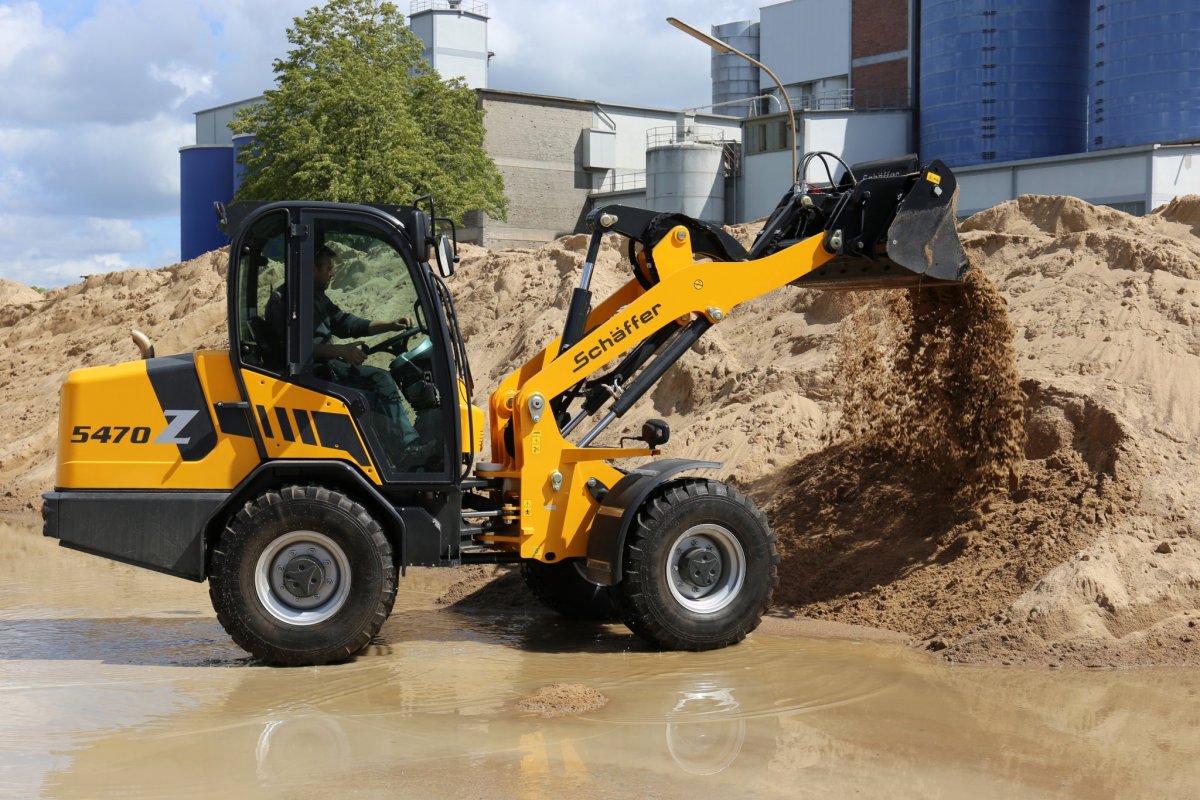

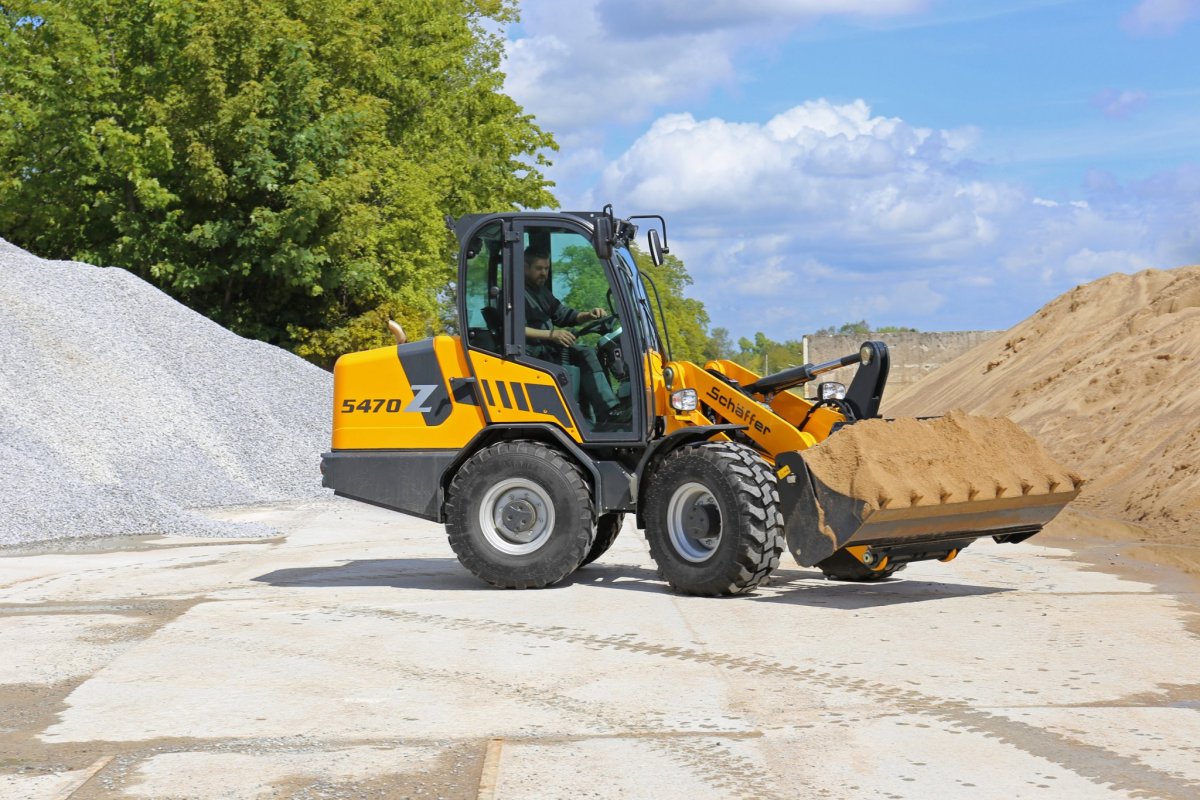

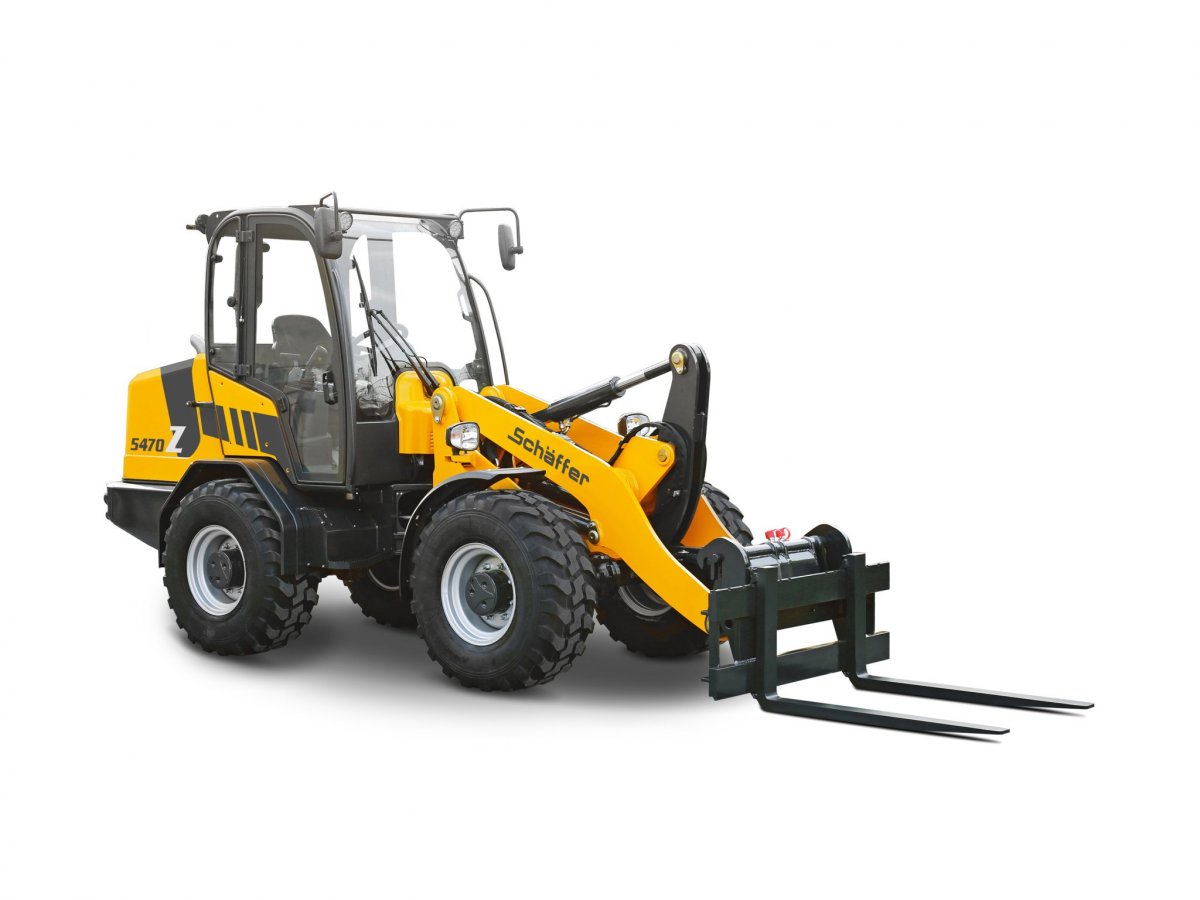

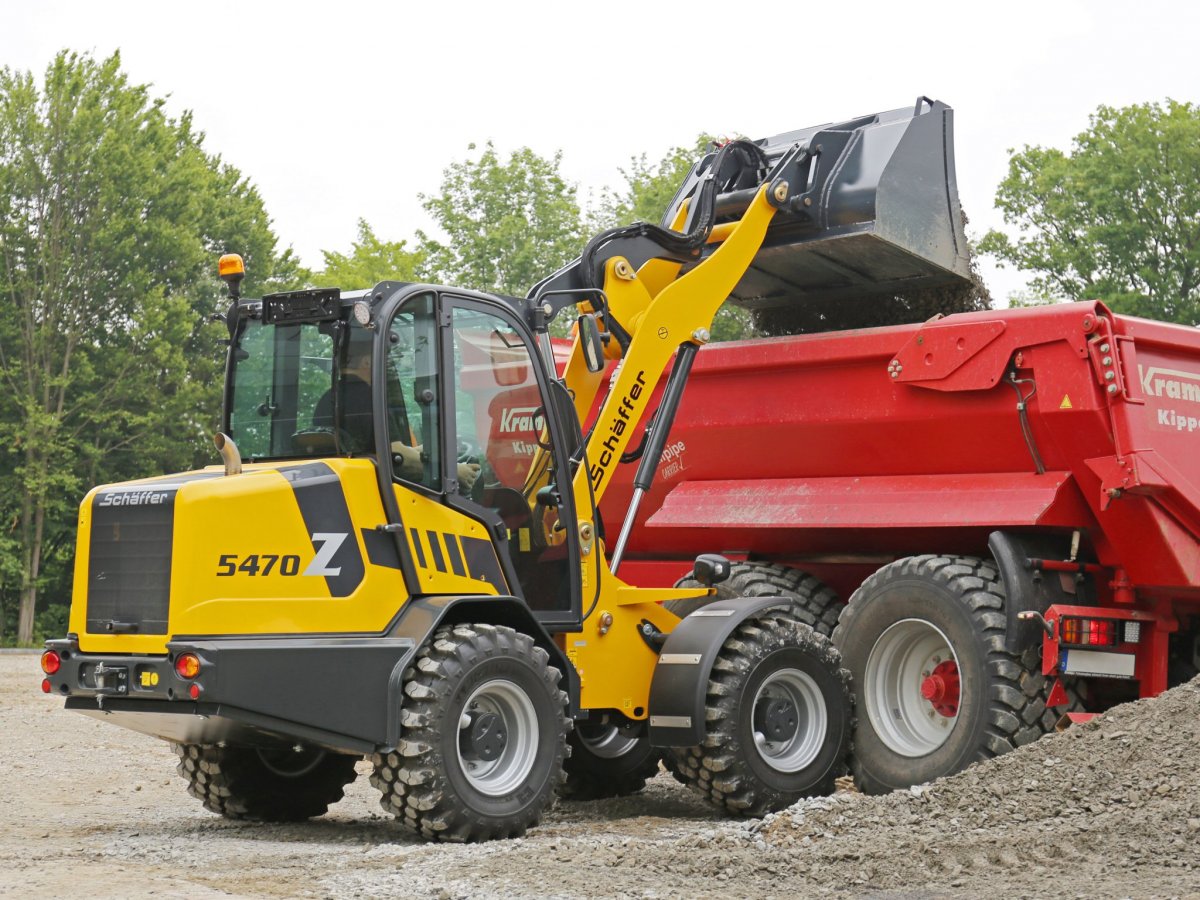

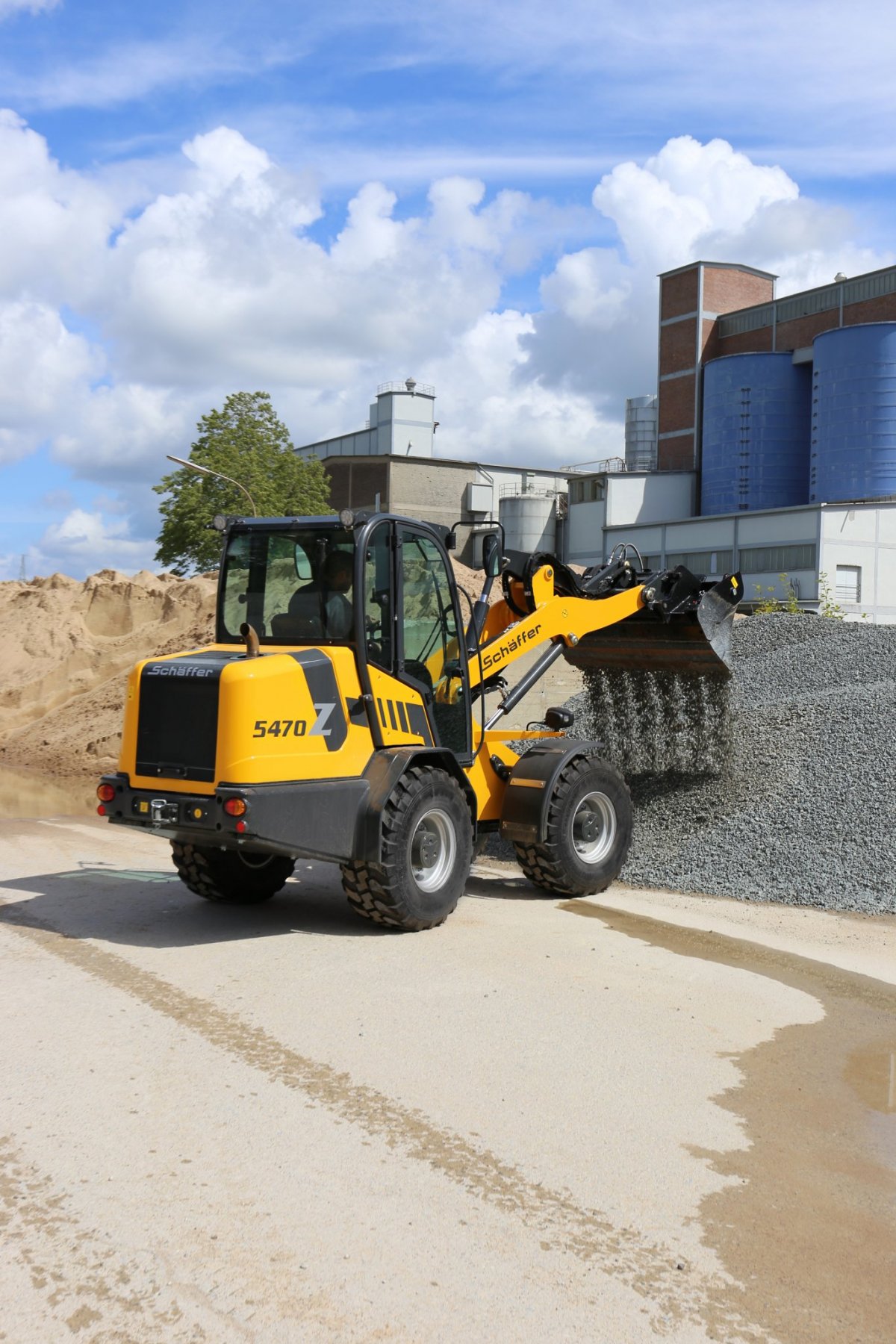

Galerie
