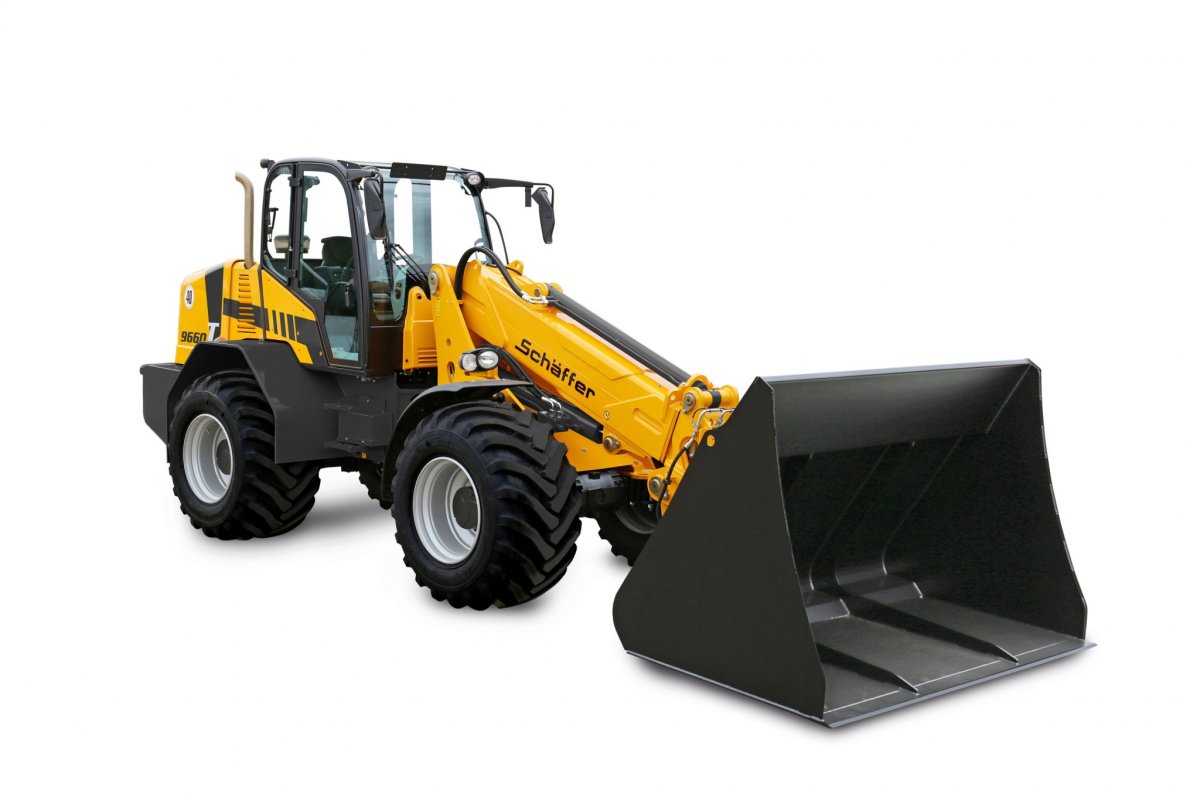

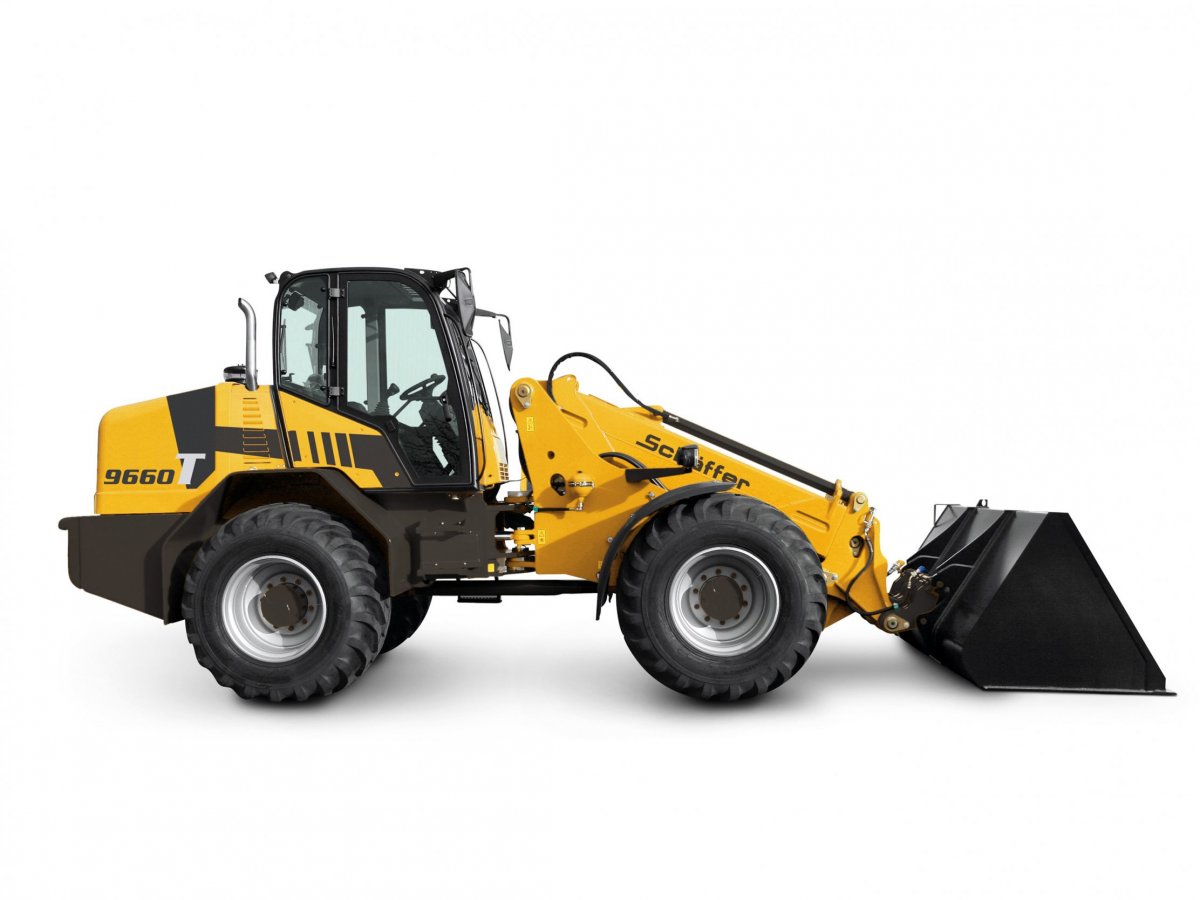

9660 T-2
Modelová řáda teleskopických nakladačů Schäffer s kloubovým řízením je nejširší na trhu. S provozní hmotností až 13 t a výškou zdihu 6,10 m zaujímá typ 9660 T-2 výjímečnou pozici. Kombinuje výborný výhled a značnou sílu klasického kolového nakladače s výškou zdvihu a dosahem konvenčního teleskopu.
Typ 9660 T-2 má provozní hmotnost až 13 t a zdvihový výkon je 5,3, což z něj činí náš největší a nejsilnější stroj. Jedno-sekční teleskopické rameno je dostatečné robusní, aby vydrželo i ty nejtěžší pracovní podmínky. Ferro-Form kluzné elementy, tak jako na všech ostatních Schäffer teleskopických kloubových nakladačích, jsou bezúdržbové a mají dlouhou životnost. Standardní flow-sharing hydraulický systém s průtokem 195 l/min. pracuje velmi rychle a přesně i při nízkých otáčkách motoru. Load-sensing systém pracovní hydrauliky je v základní výbavě.
Velmi efektivně také pracuje 4 válcový dieslový přeplňovací motor Deutz Common Rail s výkonem 115 kW (157 k). S hnací silou více než 9 000 daN, dodává pro hydrostatický pohon dodatek výkonu i pro nejnáročnější činnosti.
Standardní výbava a rozměry
MOTOR
- dieselový motor Deutz TCD 5,2, 4 v, Tier 5, DOC+DPF+SCR, výkon: 2 modely viz níže
POJEZD
- hydrostatický pohon všech kol s automotivním řízením HTF (High Traction Force)
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- rychlost std. 30 km/h, na přání snížení na 20 km/hod
- planetové nápravy HD (Heavy Duty)
- samosvorné uzávěrky diferenciálu na obou nápravách
- pneumatiky 500/70-24 AS ET 0 (šířka stroje 2290 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
- hydraulický pohon ventilátoru
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku
- elektrické odtlakování hydraulických rychlospojek, beztlaká zpětná větev vpředu
- čerpadlo Load-Sensing tlak 220 bar:196 l/min - 130kW, 230 l/min - 150 kW
- proporcionální ovládání Flow-Sharing
- plně hydraulické kloubové řízení, dva válce řízení, kombinovaný chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY
- kabina SCV-Plus (Silence, Comfort, View), schválena podle ROPS/FOPS
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy, součástí sedačky včetně nastavitelné loketní opěrky
- pracovní světla: LED 2x přední / 1x zadní
- sloupek řízení se stav. výškou a sklonem, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ VM hydraulické zajištění
- odpojovač baterie, 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
- zadní závaží - koncová deska + vyprošťovací závěs
Rozměry
(A) Vzdálenost středů: 2 900 mm
(B) Délka podvozku: 5 900 mm
(C) Celková délka se standardní lopatou: 6 950 mm
(D) Hloubka kopání: 80 mm
(E) Dosah: 3 300 mm
(F) Otočný bod lopaty, zvedací rameno zasunuté: 4 800 mm
(G) Nakládací výška s paletovými vidlemi: 5 900 mm
(H) Výsypná výška max.: 5 100 mm
(I) Výška přední korby: 2 190 mm
(J) Šířka výsypu: 850 mm
(K) Výška sedáku: 1 880 mm
(L) Výška kabiny: 2 900 mm
(M) Výška zdvihu (otočný bod nástroje) max.: 6 100 mm
(N) Celková šířka série / možnost: 2 290 / 2 390 - 2 490 mm
(O) Poloměr kruhu kolejnice uvnitř: 2 910 mm
(P) Vnější poloměr kružnice koleje: 5 200 mm
(Q) Vnější rádius se standardní lopatou: 5 650 mm
| Základní technické údaje | 9660 T-2 |
|---|---|
| Provozní hmotnost | 11000-13000 kg |
| Výkon motoru | 130/150 kW/h |
| Výška dosahu k otočnému čepu - prodloužený výložník | 6100 mm |
| Max. nosnost paletizační vidle - stroj rovně | 7700 kg |
| Objem palivové nádrže | 185 l |
| Motor | 4-vál. Kubota |
| Výkon | 130/177;150/204 kW/PS |
| Pojezd | hydrostatický automotivní, HTF |
| Pneumatiky ve standardní výbavě | 500/70R24 AS, ET0 |
| Provozní brzda | kombinovaná hydrostatická a lamelová |
| Parkovací brzda | lamelová v olejové lázni |
| Výkon pracovní hydrauliky | 196 l/min |
| Pracovní tlak hydrauliky | 220 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 5300 kg |
| Zatížení při sklápění přímý směr | 7900 kg |
| Zatížení při sklápění zalomení | - kg |
| Nápravy | HD planetové nápravy |
| Rychlost | 0-30/0-40 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 170 l |
